ワイヤレス チャイム システム 40

送信機（押しボタン・センサー）と受信機を組み合わせて利用します。（組み合わせ自由）

ワイヤレス チャイム システム40とは

  • 呼出ボタンを押すと離れた場所でお知らせ（呼び鈴　ナースコール　ドアチャイム）
  • センサーが感知すると離れた場所でお知らせします。（来客チャイム　徘徊防止）
  • 配線不要なので簡単設置、組み合わせ自由です。

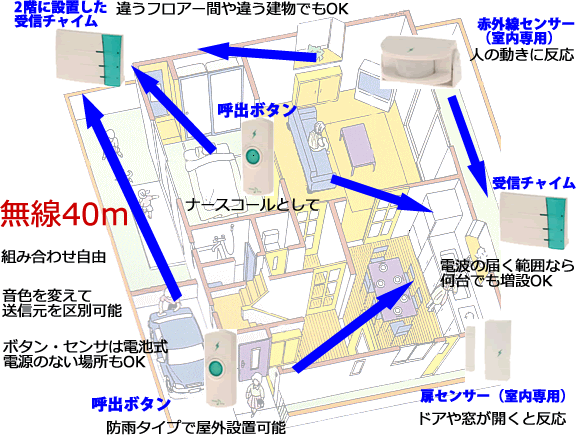

ワイヤレス チャイム システム40の利用例

ワイヤレスチャイムシステムの利用例

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。（）内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (40m) ○ (30m) △ (25m)
鉄筋（一般住居） ◎ (40m) △ (25m) × (15m)
鉄筋（ビル・学校) ○ (30m) × (20m) × (10m)

上記の()内の距離以上でご利用の場合、違う建物同士でのご利用、より確実な商品希望の場合には
本商品より電波到達距離（電波延長可能）が長い『X50シリーズ』または『ホームガードシリーズ』をおすすめします。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

店長(防犯設備士)のおすすめのポイント！

  • 押しボタン・赤外線センサー・扉センサーと受信機を組み合わせて利用
  • 離れた場所（受信チャイム）に光と音でお知らせします。
  • 無線だから配線不要の簡単設置。無線到達距離は約40ｍ（見通し）
  • 安い予算でシステムを構築できます。
  • 複数の場所で受信できます。電波の届く範囲内なら何台でもOK
  • 複数の送信機利用の場合、音色を変え送信元を区別できます。
  • 呼出ボタンは防雨仕様なので、屋外に設置できます。
  • グループ分けも可能　（最大64通り）
  • ドアチャイム、呼び鈴　来客チャイム　ナースコール　ドアベル
  • 飲食店や店舗、会社、家庭内の呼出にも便利

単体では利用できません。受信部と組み合わせて利用

ワイヤレスチャイム40　押しボタン送信機

ワイヤレスチャイム　赤外線センサー送信機

ワイヤレスチャイム40　扉センサー

単体では利用できません。送信部と組み合わせて利用

ワイヤレスチャイム40　受信機

ワイヤレスチャイム　コンセント式受信機

大口相談・見積差作成依頼・納期確認

  • お届けは出荷の翌日です。（東北、北海道、南九州、沖縄、離島へのお届けは翌々日以降）
  • ※余裕を持って在庫してますが、注文が集中した場合は当日出荷できない可能性があります。

ワイヤレス チャイム システムの基本仕様

商品名 ワイヤレス チャイム システム40

メーカー

 株式会社オーム電機 OHM
使用周波数 315.8MHz (FM方式)　特定小電力　技術基準適合品
電波距離 直線見通し　最大約40メートル
チャンネル数 64通り　（グループ分け）

ワイヤレス チャイム システム　呼出ボタン送信機

商品名 呼出ボタン送信機 呼出ボタン OCH-40

型　番

 OHM OCH-40 JAN 4971275763647
サイズ 33(W) x 89(H) x 18(D)mm
電　源 12Vアルカリ電池 1本(付属)
電池寿命 1日10回の使用で約半年間
使用場所 室内 室外　（防雨仕様IP44）
価　格 1,200円 (税込)
セット内容

本体1ヶ　12ボルトアルカリ乾電池1本
取付ねじ2本　両面テープ1枚
主な用途 玄関と部屋間の呼出　ドアチャイム
受付。飲食店・店内での呼出
福祉介護　（ナースコール）
設置方法 両面テープ　又は　ネジで固定

ワイヤレス チャイム システム　赤外線センサ送信機

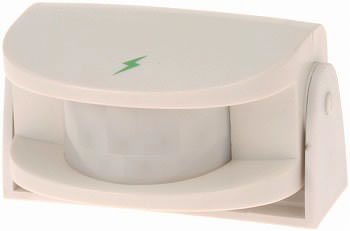

商品名 赤外線センサー送信機

赤外線センサー OCH-60

拡大画像

型　番

 OHM OCH-60　JAN 4971275763661
サイズ 75(H)×39(W)×52(D)mm
電　源 単４形アルカリ乾電池×３本（別売）
電池寿命 1日10回の使用で約半年間
使用場所 室内、雨の当たらない室外
価　格 3,400円(税込)
セット内容

本体1　 取付ねじ2本 両面テープ1
主な用途

来客チャイム　不正侵入防止
徘徊防止　来店通知
設置方法 ネジで天井に固定

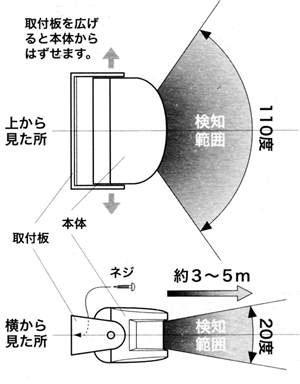

検知エリア

赤外線センサ送信機　検知エリア

付属のネジ2本を利用して、天井または壁面に取り付けてください。
本体は防滴構造ではありません、雨、水のかからな場所に設置してください
※湿度の高い場所、油煙の多い場所では正常に動作しない場合があります

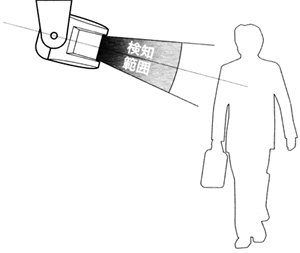

取付例

OCH-60 取付例

本体を90度傾けることができますので、壁面にも取り付け可能です。
センサー前を人が通ったときに、きちんとチャイムがなるか確認のうえ
設置・固定してください

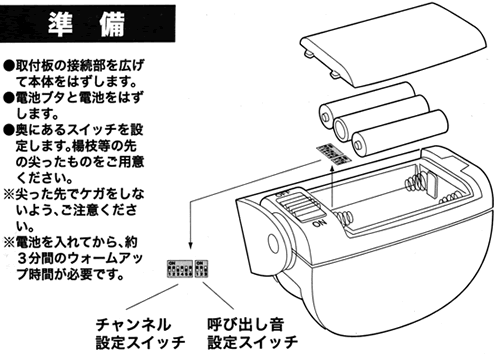

OCH-60 準備

ワイヤレス チャイム システム　扉センサ送信機

商品名 扉センサ送信機



扉センサー OCH-70

型　番

 OHM OCH-70　　JAN 4971275763685
サイズ

本体　31(H)×73(W)×21(D)mm
マグネット部 12(H)×55(W)×13(D)mm
電　源 12Vアルカリ電池 1本(付属)
電池寿命 1日10回の使用で約半年間
使用場所 室内
価　格 2,200円(税込)
セット内容

本体1ヶ　マグネット部1ヶ
取付ねじ4本　両面テープ2枚
主な用途

来客チャイム　不正侵入防止
徘徊防止　来店通知
設置方法 両面テープ　又は　ネジで固定

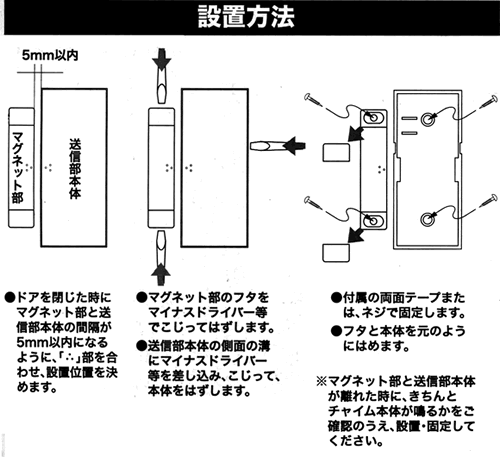

OCH-70 設置方法

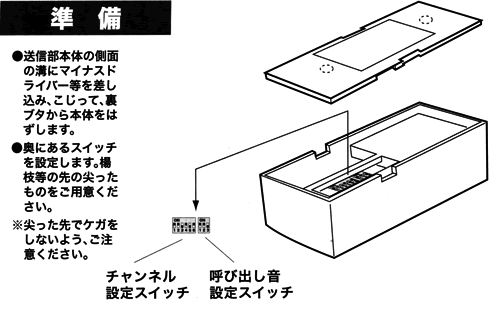

OCH-70 準備

ワイヤレス チャイム システム　受信チャイム(コンセントタイプ)

商品名

受信チャイム(コンセントタイプ)

受信チャイム OCH-90

型　番

 OHM OCH-90　JAN4971275763609
サイズ 56(W) x 117(H) x 37(D)mm
電　源

C100V　50/60Hz 2W
使用場所 室内
音　量 大・小・切の3段階切り替えボタン
価　格 2,800円(税込)
セット内容

本体1台
設置方法 コンセントに差し込むだけ
無線チャイムOCH-110の各部の名称
無線チャイム受信チャイムの設置方法

ワイヤレス チャイム システム　受信チャイム

商品名

受信チャイム

受信チャイム OCH-80

型　番

 OHM OCH-80　JAN4971275763630
サイズ 115(H)×84(W)×40(D)mm
電　源

単3形アルカリ乾電池×３本（別売）
電池寿命 1日10回の使用で約半年間
使用場所 室内
音　量 音量固定　
価　格 2,200円(税込)
セット内容

本体1　 取付ねじ1本
設置方法 壁掛　または　卓上に置く

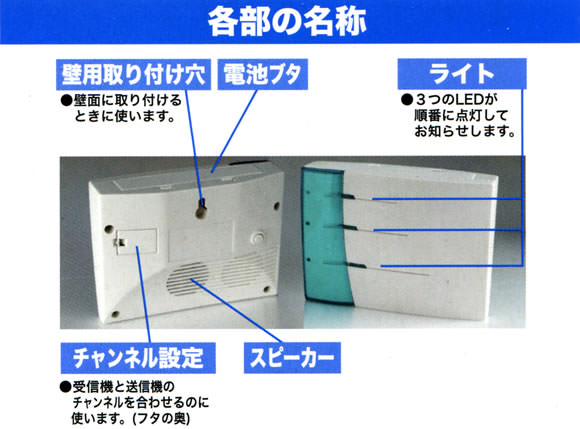

受信チャイム各部の名称

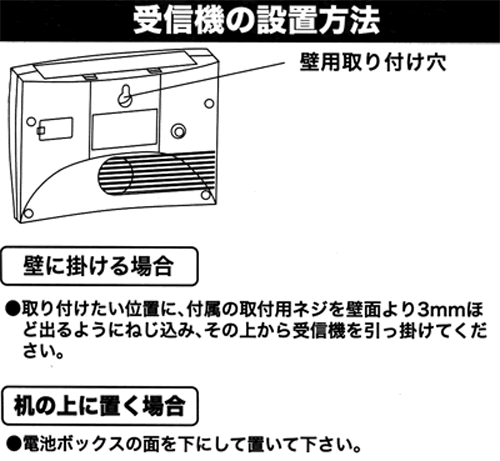

受信チャイムの設置方法

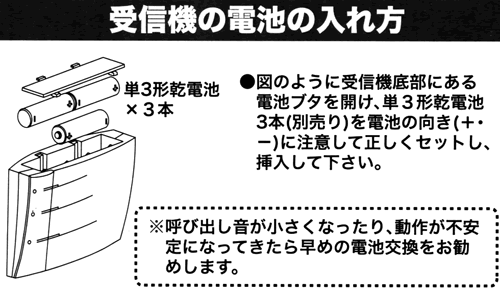

受信チャイム　電池の入れ方

ワイヤレス チャイム システムの特徴

  • 無線式なので配線不要、電池を入れてセットするだけです。
  • 電波到達距離 最大約40ｍ　（直線見通し）
  • ※鉄筋の建物や金属製のドアをまたぐ場合は到達距離が極端に短くなる場合があります。
  • 電池寿命　1日１０回の使用で約半年間
  • ※定期的にチェックして、動作が安定しない場合は電池交換してください。
  • 呼出音は8種類から選べます。
  • 複数の送信機を利用の場合は、送信機毎に音色を変える事ができます。
  • 混信防止64チャンネル　最大64通りのグループわけができます。
  • 同じチャンネル同士の送信機と受信チャイムで呼び出しができます。

ワイヤレスチャイム　呼出音一覧呼出ボタン送信機、赤外線センサ、扉センサでそれぞれ音色の設定ができます。
チャンネルの設定
ワイヤレスチャイム　チャンネル設定
※混信などがない場合は購入のままですぐに利用できます。変更の必要はございません。
同じグループの場合
同じグループでワイヤレスチャイムを利用
グループを分けた場合
違うグループでワイヤレスチャイムを利用

ワイヤレス チャイム システムの使用上の注意

  • 心臓用ペースメーカーを使用してる方が近くにいるような場所では利用しないでください。
  • 病院や医療関係の施設では使用しないでください
  • 金属製のドア・鉄筋コンクリートを隔ててのご使用の場合は動作距離が極端に短くなる可能性があります。
  • 湿度の高い風呂場や、油煙の多いキッチンでは利用できません。
  • 電池が弱くなってくると、電波距離が短くなる場合があります。
  • 本商品は日本国内のみで利用可能です。海外では利用できません。
