赤外線ビームセンサーチャイム
見えない赤外線を横切ると反応するセンサー 単体でもOK
- 防犯に、離床の感知に、車の入出庫に便利。屋外もOK
- センサーで音が鳴ります、音量調整、消音可能、16種類の音色内蔵
- 受信機と組み合わせば、離れた場所に無線でお知らせ
- 反応場所がハッキリとわかりやすいので誤動作が少ないセンサー
電波到達距離の目安
送信機と受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。（）内の距離は見通しのメートル
| 同じ階 | 1階→2階 | 1階→3階 | |
|---|---|---|---|
| 木造 | ◎ (50m) | ○ (40m) | △ (30m) |
| 鉄筋（一般住居） | ◎ (50m) | △ (30m) | × (25m) |
| 鉄筋（ビル・学校) | ○ (40m) | △ (30m) | × (20m) |
上記の()内の距離以上でご利用の場合、違う建物同士でのご利用、より確実な商品希望の場合には
本商品より電波到達距離（電波延長可能）が長い『ホームガードシリーズ』をおすすめします。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。
中継機
無線チャイム X50シリーズの音
16種類の音源が順番に鳴ります。音量を確認の上再生ボタンを押してください。
店長おすすめのポイント
■■ 簡単設置 ■■
-
電源コンセントのある場所なら簡単に設置できます。単体でも利用できます。
- 受信チャイムと組み合わせる場合は、無線タイプで面倒な配線工事が要りません、
- 付属の取付プレートで、センサー本体と反射板を簡単に設置できます。
赤外線ビームセンサーは雨のかかる場所にも設置できます。
■■ センサーのエリアがわかりやすい ■■
-
センサー本体と反射板を結ぶ直線を横切ると反応します
- センサーの検知エリアがわかりやすので、環境に合わせた設定ができます。
- 入店チャイムの場合、入口通過に限定されるので買い回りのお客様に反応しません。
■■ 自由な組み合わせ ■■
-
赤外線ビームセンサーと受信チャイム、どちらも増設可能（台数無制限）、後からの追加も可能
- 受信チャイムを利用の場合、センサー毎に音の種類変える事によりを送信元を特定できます、
- 呼出ボタンや違う種類のセンサーと同時に利用できます → 無線チャイムシステムx50
■■ いろんなシーンで ■■
- 来客チャイム：お店、飲食店、自動ドア、エレベーターホール、ビル、病院、施設
- 車の入出庫：駐車場、自動車の来客、車両の出入り、車の来店チェック）
- 介護用途：ベッドの離床センサー、一般家庭、施設、老人ホーム、医療機関、徘徊防止にも便利
- 防犯目的：侵入者、空き巣、不審者への威嚇、立入禁止区域への警告

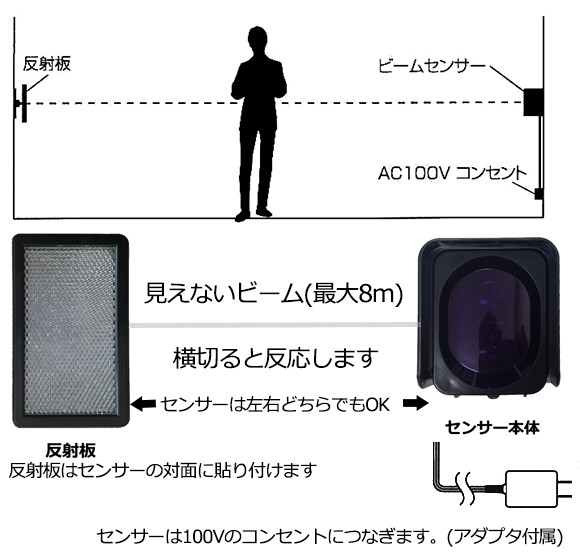

本体と反射板のあいだ(最大8メートル）の見えない1本のビーム（光線）を横切ると反応するセンサーです。

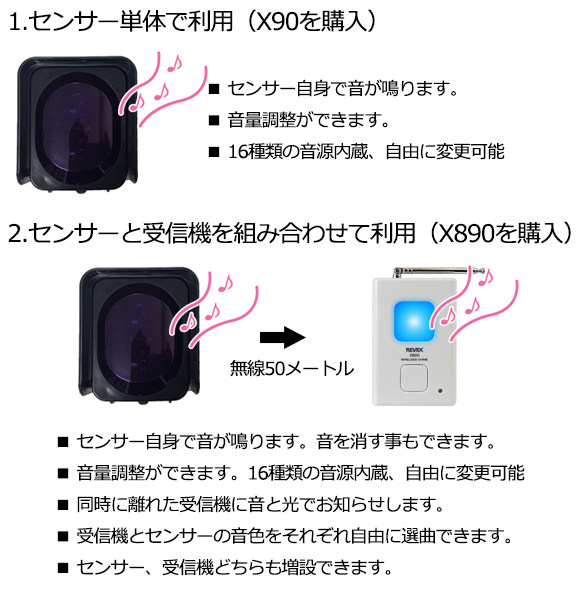

赤外線ビームセンサーチャイムの使用パターン
単体でも利用可能。受信チャイムと組み合わせることもできます。

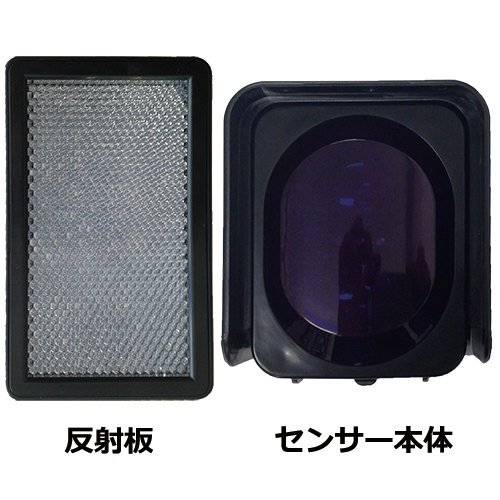

赤外線ビームセンサーチャイムの画像
赤外線ビームセンサーチャイムセット X890の基本仕様
| 商品名 | 赤外線ビームセンサーチャイムセット |  |
|
|---|---|---|---|
| セット内容 | ビームセンサーX90 チャイムX300 各1台 | ||
| 製造元 | リーベックス株式会社 | ||
| 商品コード | 商品番号30250 型番X890 | ||
| 電波 | ３１５MHｚ帯 特定小電力電波 |
||
| ID コード数 | 256 通りのグループ分け | ||
| 音 色 | 16種類から選曲できます | ||
| 主な用途 | 来店チャイム 車の出入り監視 離床センサー 防犯 |
||
| 無料保証期間 | お届け日から1年間 |
||
赤外線ビームセンサーチャイム X90の仕様
| 電源 | AC100V（電源アダプタ付属） |  |
|
|---|---|---|---|
| 包装内容 | ビームセンサーX90 1台 電源アダプタ1台 取付プレート2枚 取付木ネジ4本 樹脂リブ2個 両面テープ3枚 取扱説明書 IDコード用ドライバー1本 |
||
| 電源スイッチ | あり | ||
| 送信出力 | 0.025ｍW | ||
| 表示LED | 通電:赤LED 感知:緑LED | ||
| センサー | 赤外線ビーム 最大8メートル | ||
| 音量 | 50-70db/1m オフ機能付き 16の音源内蔵 | ||
| 使用エリア | 屋内 / 屋外（防雨形） |
||
| 使用温度範囲 | －10℃～＋45℃ | ||
| サイズ | 77（W）ｘ87（H）ｘ57（D）ｍｍ | ||
| 質量 | 162ｇ（本体カバーと取付プレートを含む質量) | ||
受信チャイム部 X800の仕様
| 電源 | 単3 形アルカリ電池3 本 （付属してません） 別売のアダプタ（X0505)を利用すれば 100Ｖコンセントの利用ができます |
|
|
|---|---|---|---|
| 包装内容 | 受信チャイムX800 1台 取付木ネジ2本 取扱説明書 |
||
| 電池寿命 | 3 ヶ月以上（1 日10 回受信、20℃時） | ||
| 電池切れ表示 | 赤LED が点滅したら電池切れ | ||
| 電源スイッチ | あり | ||
| 受信時 | 音とフラッシュが動作 | ||
| 受信待ち | 音とフラッシュが停止時に受信可能 | ||
| 光/ 音の切替 | 音/ 光/ 音と光/オフに切替可能 | ||
| フラッシュ | ブルーLED がフラッシュ チャイム音が鳴り終わると消灯 |
||
| 音量可変範囲 | 50ｄB～75ｄB/1ｍ | ||
| 使用エリア | 屋内専用 |
||
| 使用温度範囲 | －20℃～＋45℃ | ||
| サイズ | 63（W）x96（H）x33（D）ｍｍ | ||
| 質量 | 157ｇ（電池を含む質量） | ||
- 商品の購入
- セット商品
送信機・受信チャイムが各1台のセット
1対1でご利用の場合はセットのみでOK
無線チャイムＸ５０ ビームセンサーチャイムセット
- 送信機
台数制限無し 後から追加もOK
送信機毎に音色を変えて区別可能
赤外線ビームセンサーチャイム
- 受信機
台数制限無し 後から追加もOK
無線チャイムＸ５０ 受信チャイム
- オプション
電源アダプタは100V利用の時に必要
電池利用時には不要
中継機は追加台数制限無し
X50シリーズ専用 電源アダプタ
X50シリーズ専用 中継器
- お届けは出荷の翌日です。（東北、北海道、南九州、沖縄、離島へのお届けは翌々日以降）
- ※余裕を持って在庫してますが、注文が集中した場合は当日出荷できない可能性があります。
赤外線ビームセンサーチャイムの設置方法
赤外線ビームセンサー本体と反射板を付属の取付プレートで設置します

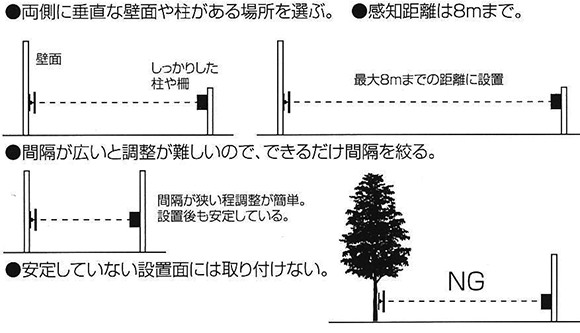

赤外線ビームセンサーチャイムの取付位置
取付プレートの固定
表面に凹凸の場所では付属の両面テープで設置することもできます。
赤外線ビームセンサーチャイムの固定

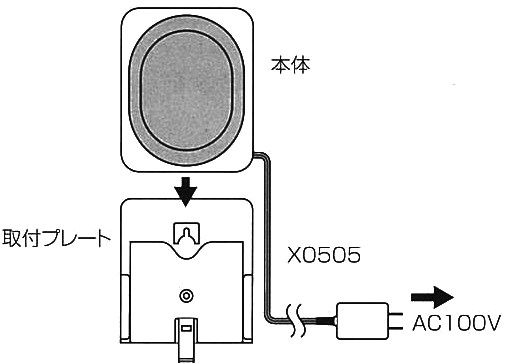

取付プレートに本体をはめ込み、付属の電源アダプタを接続しコンセントに差します。

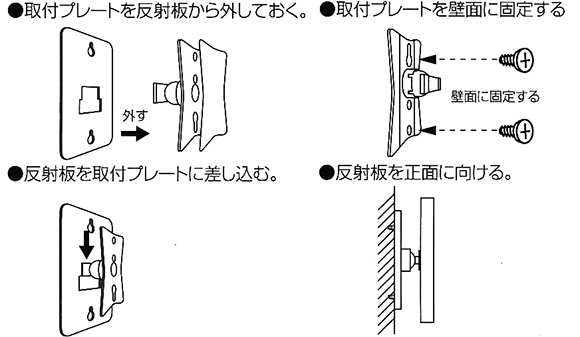

反射板の設置
受信チャイムX800の設置方法
ビームセンサー単体で利用する場合は、受信チャイムは不要です。
壁面に設置 / 机・棚に置いて使用 / 持ち歩いて使用できます。
受信チャイムの音量調整
 |
 |
| 音量調整できます（50ｄB～75ｄB/1ｍ） | 音のみ/光のみ/音と光/電源オフの切替 |
赤外線ビームセンサーチャイムの設置の高さの目安

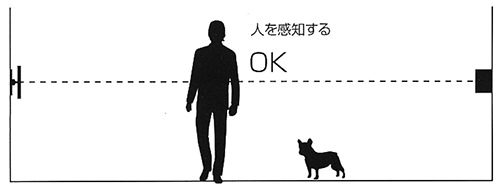

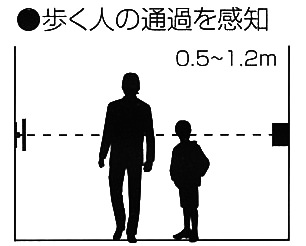

人の通過を感知
背の低い小動物には反応しません
車の出入り

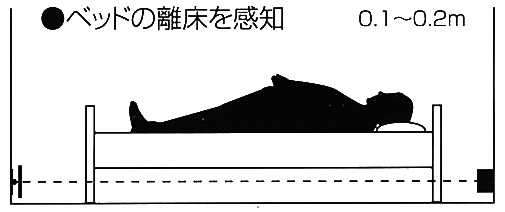

ベッドの離床センサーとして
小動物を感知
センサーの調整

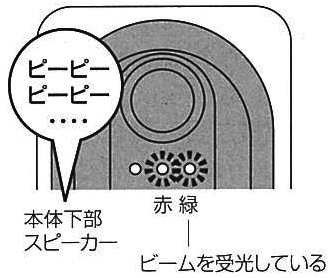

センサーのビームの受信状態は、調整状態で本体のランプで確認できます。
センサー本体と反射板の距離
切替スイッチで、距離に合わせて感度を設定します。
近：0.5～3メートル 中：1～5メートル 遠：2～8メートル
赤外線ビームセンサーチャイムの音の設定
呼出音の設置方法
センサー自身でも音が鳴ります。音量調整は50-70db/1mの可変、音を消すこともできます。
受信チャイムと組み合わせれば、離れた場所で音がなります。
それぞれ16種類の音から自由に選ぶことができます。何度でも変更可能
音色一覧 （送信機毎に選曲できます。何度でも変更できます）
クリックすると別ウインドで音が鳴ります。(mp3形式） ※実際の商品の音質とは若干異なります
| 1 | ピンポン ピンポン （チャイム音） | 2 | ピンポン パンポン （チャイム音） |
|---|---|---|---|
| 3 | エリーゼのために | 4 | チェイルドフッド リメンバード |
| 5 | グリーンスリーブス （イングランド民謡） | 6 | おおスザンナ |
| 7 | バスカー | 8 | 愛のオルゴール |
| 9 | ホームスイートホーム | 10 | ジングルベル |
| 11 | ハッピーバースデイ | 12 | 小鳥の鳴き声 |
| 13 | 犬の鳴き声 | 14 | ブザー音 |
| 15 | サイレン音1（30秒） | 16 | サイレン音2（30秒） |
赤外線ビームセンサーチャイムの各部の名称と働き

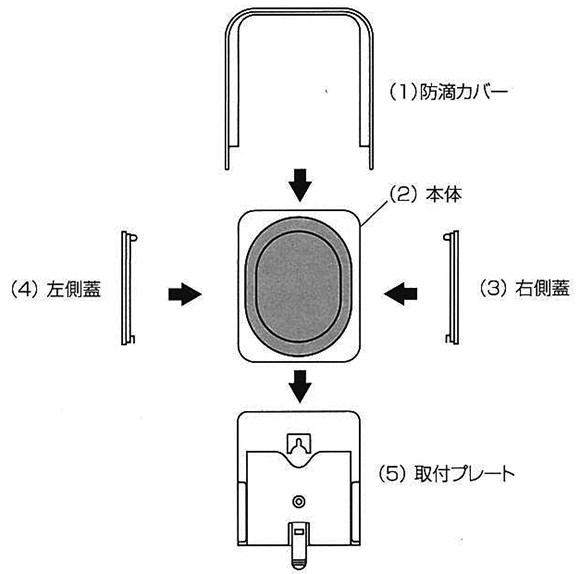

赤外線ビームセンサーチャイム本体の構成

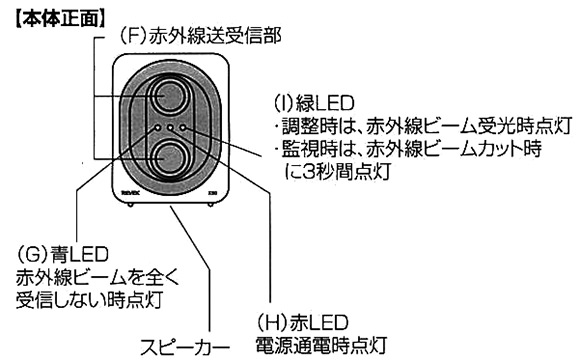

本体正面

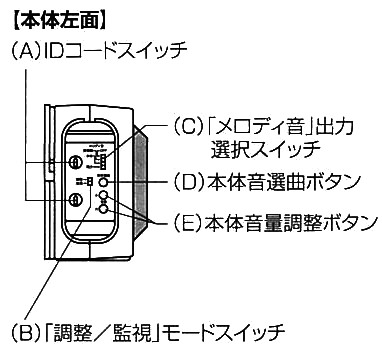

本体左側

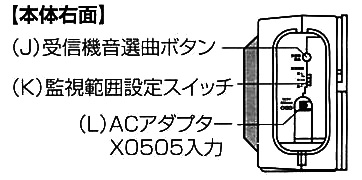

本体右側
利用上の注意
赤外線ビームセンサーチャイムを単体で利用する場合

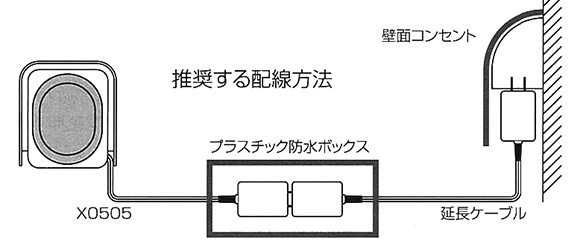

屋外で利用する場合
屋外で利用する場合は電源アダプタに防水対策が必要です。防水ボックス、延長ケーブルは付属してません。

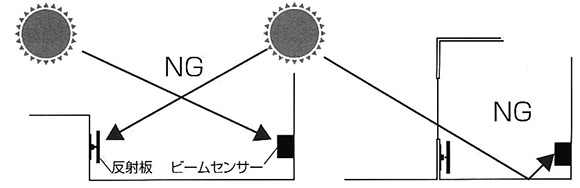

太陽光について
受光レンズに太陽王が当たらないように設置してください。動作が安定しなくなる可能性があります。
受信機を組み合わせる場合
心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。
