緊急通報装置(自動通報装置) SC-25T

緊急通報装置 SC-25Tの基本仕様

• 商品の購入

緊急通報装置　SC-25Tの基本動作

• 緊急事態発生時には外部（最大3カ所）に最大35秒の任意のメッセージで通報を行います。
• 通報先または外部の電話からハンズフリーで直接会話が可能です。
• 併設電話機で通話中に通報状態になった場合、通話を強制終了します。

緊急通報の流れ

本体の緊急ボタンを押した場合（非常モード）

用途に応じて3種類のモード

• 用途に応じて3種類のモードが使えます。

非常モード

通報ボタンのプッシュやセンサーからの 起動信号で自動ダイヤル！ 通報メッセージ送出。

「緊急ボタン」を押すか、センサーなどの外部入力からの起動信号に連動して、
予め登録した 通報先（最大3カ所）にダイヤルできます

おすすめ先／一般家庭、コンビニなど各種深夜営業店舗　貴金属店、学校、幼稚園等

不在モード

不在時には、 センサーからの起動信号で 自動ダイヤル！ 通報メッセージ送出。

不在にするときに「緊急ボタン」を押す。
不在中はセンサー（別売）からの起動信号 に連動して、予め登録した通報先（最大3カ所） にダイヤルできます。

緊急通報と連動する場合は、ハイアラーム3が必要となります。

●おすすめ先／一般住宅、各種事務所・店舗、工場設備の異常通報に

ホットラインモード

受話器を上げるだけで 自動ダイヤル！ 通話OK。

接続した電話機の受話器を上げると通報先 に自動ダイヤルできます。

通報先が電話に出ると案内メッセージ送出後、 通話をすることができます。

通報先を適宜変える必要がある場合は、3 カ所の通報先から「緊急ボタン」を押すこ とで切り替えできます。

●おすすめ先／キャッシュコーナー、駐車場等　無人化システムの管理に

緊急通報装置　SC-25Tの特徴

自動ダイヤル

• 通報先は3ヶ所まで登録できます。一般の電話、携帯電話の登録が可能です。
• 通話先が話し中、または約40秒分間応答がない場合、２件目へと 順次通報を3ヶ所まで行います。
• 3件目まで通報して通報先につながらない場合、もう一度１件目から通報しなおします。
• この繰り返しを、3回繰り返します。（回数無制限にも設定できます。）
• 緊急ボタンを押すと強制的に通話を切り、緊急通報を優先させる事ができます。

メッセージ

• 通報先につながると、通報メッセージが流れます。
• 自分でメッセージを録音する事ができます。（最大35秒間）
• メッセージに場所（通報元）を録音すれば、どこからの通報かすぐにわかります。
• 例：介護目的の場合・・・「こちら○○です。緊急事態発生です」
• 例：防犯目的の場合・・・「○○店です。不正侵入を感知しました」
• メッセージを流す回数は1回または3回のいずれかに設定できます。
• メッセージを流さない設定にもできます。
• 登録できるメッセージは１つのみです。（最大35秒）
• メッセージの録音は接続した電話からできます。
• テープジャックを利用すれば、ラジカセなどからの録音できます。

ハンズフリー

• メッセージが終わるとポーズ期間（10秒）となります。
• メッセージ送出中またはポーズ中に、通報を受けた電話のボタンで下記操作ができます。
• 「＊」：設置場所の音声モニターをしますので様子を聞くことができます。
• 「♯」：設置場所のスピーカーから話かけること事ができます。
• 例：介護目的の場合・・・「おじいちゃん、大丈夫？どうしたの？」
• 例：介護目的の場合・・・防犯目的の場合・・「こら！警察を呼んだぞ！そのまま何も触らず出て行け！」
• 通報がつながると自動的に音声モニターをする設定にもできます。

不在モード

不在モードに設定した場合にのみ有効となります。

• 外部入力端子に接続されたセンサーなどからの信号を受けても、一定時間通報をしなくできます。
• 一定時間内(30秒)に解除すれば通報しません。
• これにより帰宅時、センサーなどで自分で感知して通報しなくできます。
• 外出時に一定時間(30秒または60秒)動作しない設定ができます。
• これによりおでかき時、センサーなどで自分で感知して通報しなくできます。

通報の終了

• 緊急通報の終了条件をどちらかに設定します
• Ａ：登録されている通報先に１件でも通報できたら終了
• B：登録されてる通報先すべての通報先に通報したら終了

ホットライン

※ホットラインモードに設定した場合にのみ有効となります。

• 接続した電話の受話器を上げると登録先に自動的に通報します。
• 先方が電話にでるとメッセージが流れ、その後会話ができます。
• 電話番号を押すのが困難な場合などに、とても便利な機能です。
• ホットラインでは、本体のハンズフリー機能を使用することはできません。

ルームモニター機能

• 外部から電話して、暗証番号を入力する事により、本体付近のルームモニターができます。
• 旅行時や、外出先、夜間閉店後のお店など、出先から部屋の様子を聞く事が出来ます。
• ルームモニター時にも、ボタン操作でスピーカから音声を出すことができます。

緊急通報装置　SC-25Tの注意点

• 通報先が留守番電話の場合、「応答した」と同じ状態になります。
• １１０番や１１９番を通報先にする事はできません
• 通報先に無断で許可なしに登録する事はしないでください。
• アナログ２線式の電話回線（一般公衆回線）に接続してください。
• ISDN回線、IP電話では利用できない場合があります。
• 海外への通報先登録はできません

緊急通報装置SC-25Tの設定

• 接続した電話で登録作業をします。（プッシュ信号が出せる電話機が必要となります）
• 非常モード／不在モード／ホットラインの切替は動作モードスイッチで簡単に変更できます。
• 接点入力端子付（無電圧メーク接点 200ミリ秒以上　接点容量 DC10V 10mA以上）
• 外部出力端子付（無電圧メーク接点 　接点容量 DC30V 500mA）
• テープジャック付（3.5φミニジャック 47kΩ）（メッセージ録音用）
• 停電時にでも動作するよう乾電池で駆動することができます。（単4アルカリ乾電池6本必要）

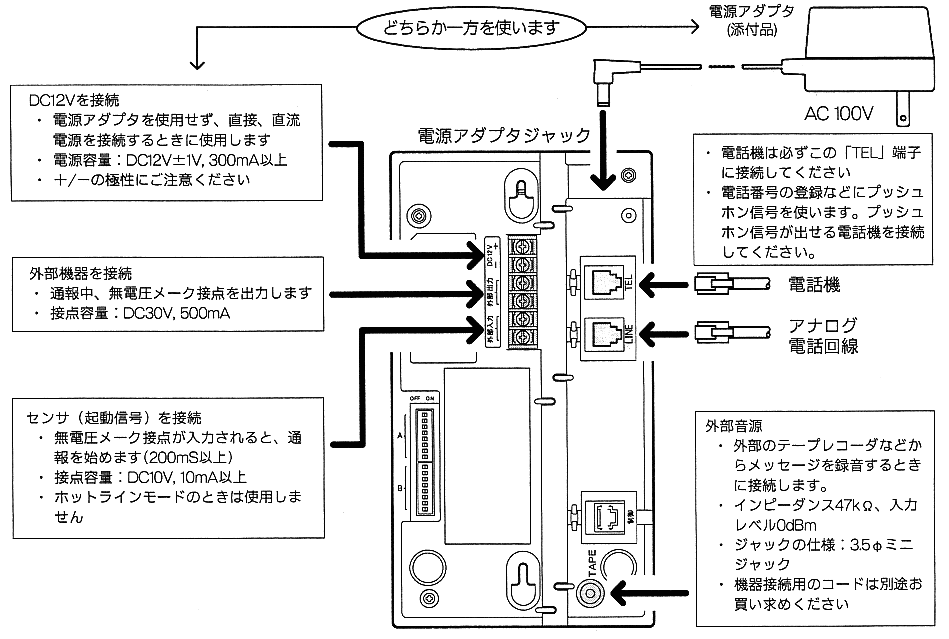

緊急通報装置SC-25Tの配線図

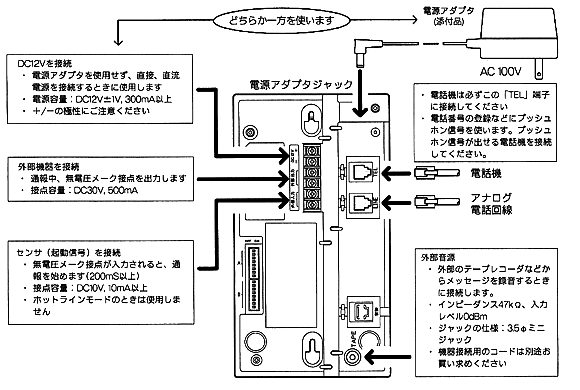

▼▼▼緊急通報装置SC-25Tの配線図の拡大図▼▼はここをクリック

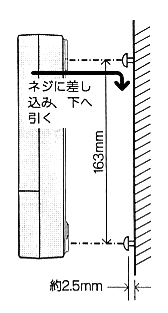

緊急通報装置SC-25Tの取付方法

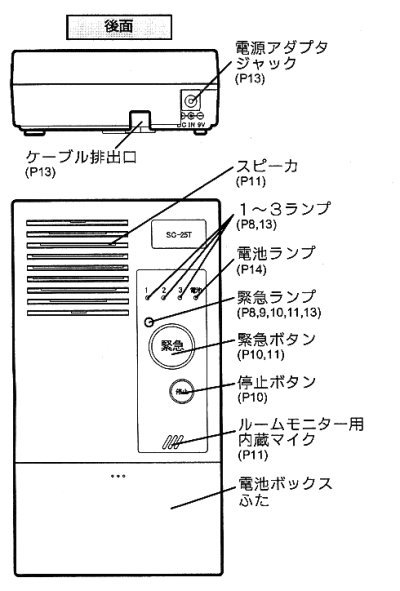

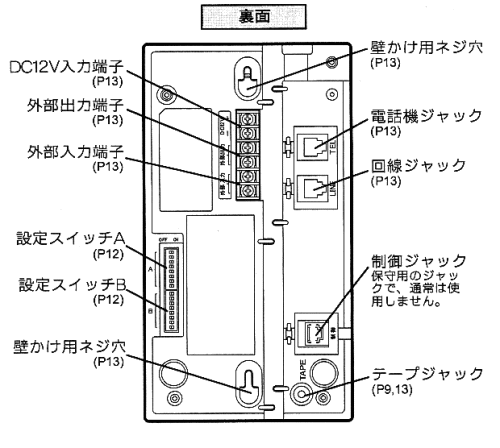

緊急通報装置SC-25Tの各部の名称

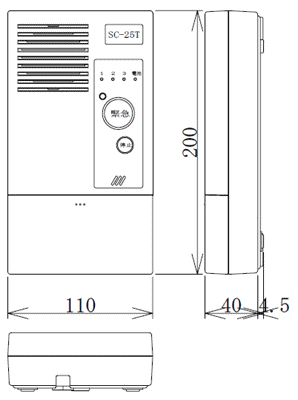

外見寸法図

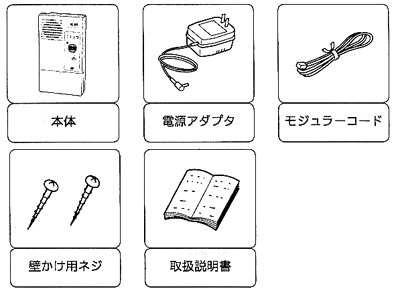

緊急通報装置SC-25Tのセット内容
