車両の出入り、離床センサーに便利な赤外線ビームセンサーチャイム

赤外線ビームセンサーチャイム

見えない赤外線を横切ると反応するセンサー 単体でもOK

R-X-90サムネール
  • 防犯に、離床の感知に、車の入出庫に便利。屋外もOK
  • センサーで音が鳴ります、音量調整、消音可能、16種類の音色内蔵
  • 受信機と組み合わせば、離れた場所に無線でお知らせ
  • 反応場所がハッキリとわかりやすいので誤動作が少ないセンサー

見えないビーム光線を横切ると日0六センサーが音で警告、同時に離れた場所にもお知らせします。

電波到達距離の目安

送信機と受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (50m) ○ (40m) △ (30m)
鉄筋(一般住居) ◎ (50m) △ (30m) × (25m)
鉄筋(ビル・学校) ○ (40m) △ (30m) × (20m)

上記の()内の距離以上でご利用の場合、違う建物同士でのご利用、より確実な商品希望の場合には
本商品より電波到達距離(電波延長可能)が長い『ホームガードシリーズ』をおすすめします。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

中継機

中継機を利用すれば、電波を延長できます。

中継機は何台でも利用可能です

店長おすすめのポイント

■■ 簡単設置 ■■

    電源コンセントのある場所なら簡単に設置できます。単体でも利用できます。
  • 受信チャイムと組み合わせる場合は、無線タイプで面倒な配線工事が要りません、
  • 付属の取付プレートで、センサー本体と反射板を簡単に設置できます。
    赤外線ビームセンサーは雨のかかる場所にも設置できます。

■■ センサーのエリアがわかりやすい ■■

    センサー本体と反射板を結ぶ直線を横切ると反応します
  • センサーの検知エリアがわかりやすので、環境に合わせた設定ができます。
  • 入店チャイムの場合、入口通過に限定されるので買い回りのお客様に反応しません。

■■ 自由な組み合わせ ■■

    赤外線ビームセンサーと受信チャイム、どちらも増設可能(台数無制限)、後からの追加も可能
  • 受信チャイムを利用の場合、センサー毎に音の種類変える事によりを送信元を特定できます、
  • 呼出ボタンや違う種類のセンサーと同時に利用できます → 無線チャイムシステムx50

■■ いろんなシーンで ■■

  • 来客チャイム:お店、飲食店、自動ドア、エレベーターホール、ビル、病院、施設
  • 車の入出庫:駐車場、自動車の来客、車両の出入り、車の来店チェック)
  • 介護用途:ベッドの離床センサー、一般家庭、施設、老人ホーム、医療機関、徘徊防止にも便利
  • 防犯目的:侵入者、空き巣、不審者への威嚇、立入禁止区域への警告

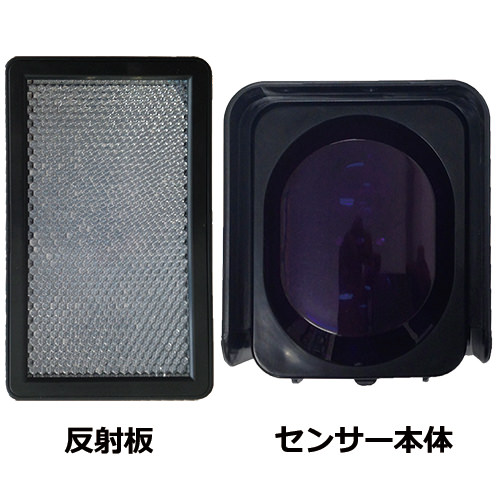

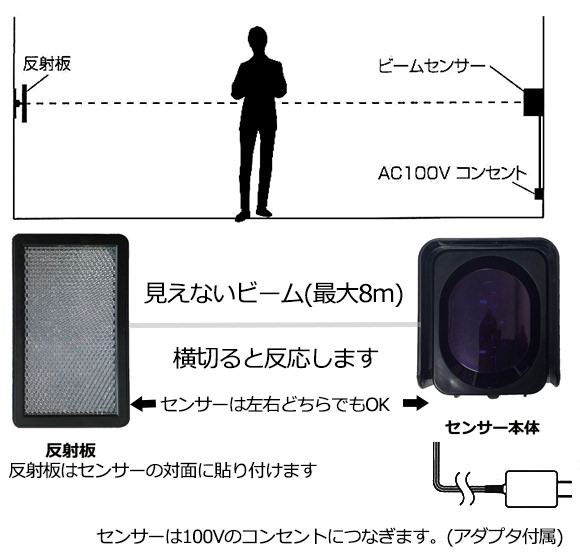

本体と反射板のあいだ(最大8メートル)の見えない1本のビーム(光線)を横切ると反応するセンサーです。

見えないビーム(最大8メートル)を横切ると反応します

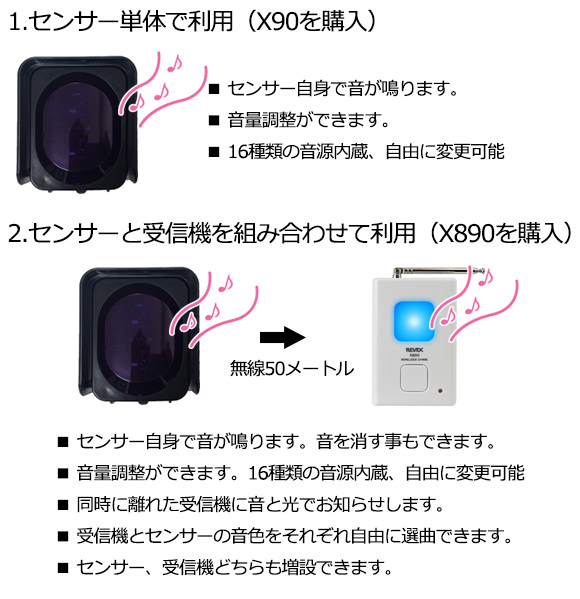

赤外線ビームセンサーチャイムの使用パターン

単体でも利用可能。受信チャイムと組み合わせることもできます。

1.センサーを単体で利用 2.センサーを受信チャイムと組み合わせて利用



赤外線ビームセンサーチャイムセット X890の基本仕様

ビームセンサーの画像

商品名 赤外線ビームセンサーチャイムセット
セット内容 ビームセンサーR-X-90 チャイムR-X-800 各1台
製造元 リーベックス株式会社
商品コード 商品番号30250 型番X890
電波 315MHz帯 特定小電力電波
ID コード数 256 通りのグループ分け
音 色 16種類から選曲できます
主な用途 来店チャイム 車の出入り監視
離床センサー 防犯
無料保証期間 お届け日から1年間

赤外線ビームセンサーチャイム R-X-90の仕様

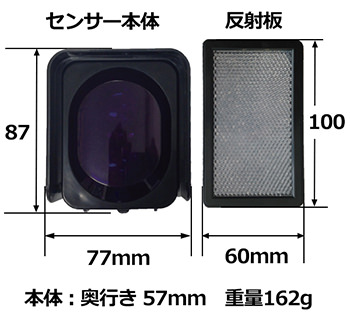

赤外線ビームセンサーチャイムの外形寸法図

電源 AC100V(電源アダプタ付属)
包装内容 ビームセンサーR-X-90 1台
電源アダプタ1台 取付プレート2枚
取付木ネジ4本 樹脂リブ2個 両面テープ3枚
取扱説明書 IDコード用ドライバー1本
電源スイッチ あり
送信出力 0.025mW
表示LED 通電:赤LED 感知:緑LED
センサー 赤外線ビーム 最大8メートル
音量 50-70db/1m オフ機能付き 16の音源内蔵
使用エリア 屋内 / 屋外(防雨形)
使用温度範囲 −10℃〜+45℃
サイズ 77(W)x87(H)x57(D)mm
質量 162g(本体カバーと取付プレートを含む質量)

受信チャイム部  R-X-800の仕様

受信チャイム部の外形寸法図

電源 単3 形アルカリ電池3 本 (付属してません)
別売のアダプタ(R-X-0505)を利用すれば
100Vコンセントの利用ができます
包装内容 受信チャイムR-X-800 1台
取付木ネジ2本  取扱説明書
電池寿命 3 ヶ月以上(1 日10 回受信、20℃時)
電池切れ表示 赤LED が点滅したら電池切れ
電源スイッチ あり
受信時 音とフラッシュが動作
受信待ち 音とフラッシュが停止時に受信可能
光/ 音の切替 音/ 光/ 音と光/オフに切替可能
フラッシュ ブルーLED がフラッシュ
チャイム音が鳴り終わると消灯
音量可変範囲 50dB〜75dB/1m
使用エリア 屋内専用
使用温度範囲 −20℃〜+45℃
サイズ 63(W)x96(H)x33(D)mm
質量 157g(電池を含む質量)

赤外線ビームセンサーチャイム X90のお買い物


無線チャイムX50 ビームセンサーチャイムセットの商品写真
  • 無線チャイムX50 ビームセンサーチャイムセット
  • R-X-890
  • ビームセンサー、受信チャイム
    各1台のセット センサー消音可
    センサーと離れた場所で同時にお知らせ
  • 9,400円
  • (税込)
在庫数 7

購入数量

無線チャイムX50 赤外線ビームセンサーチャイムの商品写真
  • 無線チャイムX50 赤外線ビームセンサーチャイム
  • R-X-90
  • その場で鳴らすだけなら単独利用可能
    人や車が横ぎると反応
    100V専用・電源アダプタ付属
  • 7,400円
  • (税込)
在庫数 11

購入数量

無線チャイムX50 受信チャイムの商品写真
  • 無線チャイムX50 受信チャイム
  • R-X-800
  • 音と光でお知らせ
    電池式 100V 利用には電源アダプタ必要
  • 2,200円
  • (税込)
在庫数 13

購入数量

X50シリーズ専用 電源アダプタの商品写真
  • X50シリーズ専用 電源アダプタ
  • R-X-0505
  • 受信機をコンセントで使いたい場合に必要スポット人感センサーで利用可能
  • 1,750円
  • (税込)
在庫数 54

購入数量

X50シリーズ専用 中継器の商品写真
  • X50シリーズ専用 中継器
  • R-X-2000
  • 電波を延長 屋外OK 台数制限無し電源アダプタ付属 電池利用もOK
  • 7,900円
  • (税込)
在庫数 10

購入数量

赤外線ビームセンサーチャイムの設置方法

赤外線ビームセンサー本体と反射板を付属の取付プレートで設置します

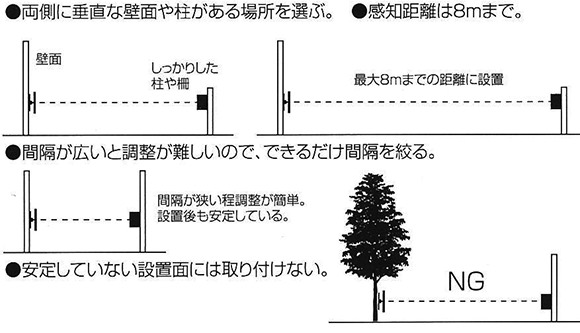

赤外線ビームセンサーチャイムの取付位置

両側に垂直な壁面や柱のある場所を選びます。

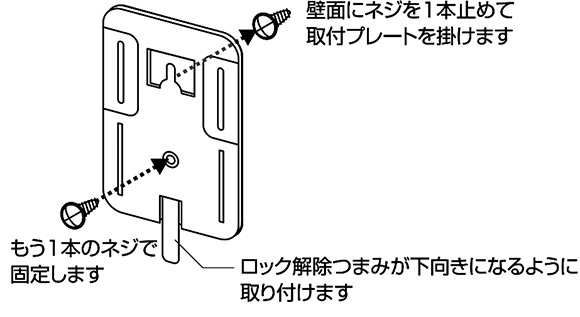

取付プレートの固定

壁面に付属のネジを使って取付プレートを固定します

表面に凹凸の場所では付属の両面テープで設置することもできます。

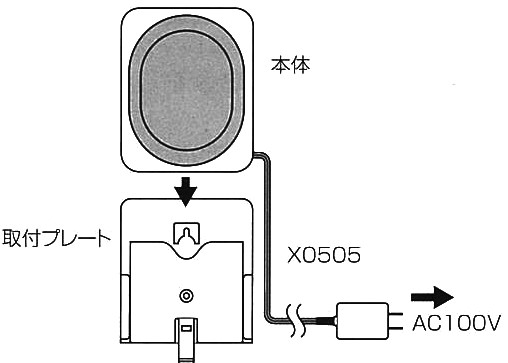

赤外線ビームセンサーチャイムの固定

取付プレートに本体を差し込んで固定します

取付プレートに本体をはめ込み、付属の電源アダプタを接続しコンセントに差します。

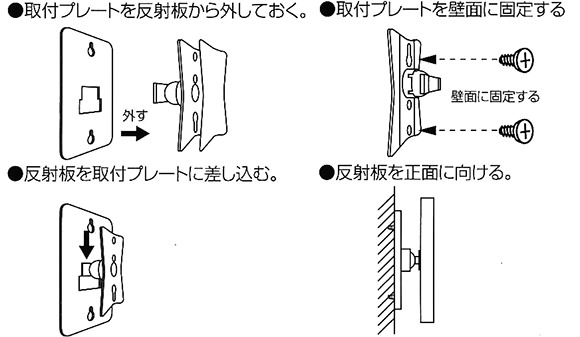

反射板の設置

取付プレートを使って反射板を固定

受信チャイムR-X-800の設置方法

ビームセンサー単体で利用する場合は、受信チャイムは不要です。

受信チャイムの設置方法

壁面に設置 / 机・棚に置いて使用 / 持ち歩いて使用できます。

受信チャイムの音量調整

音量の設定 音、光、電源のオンオフボタン
音量調整できます(50dB〜75dB/1m)

音のみ/光のみ/音と光/電源オフの切替

赤外線ビームセンサーチャイムの設置の高さの目安

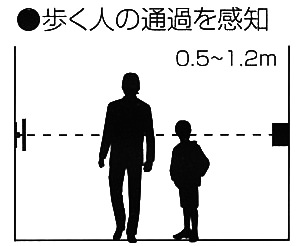

人の通過を感知

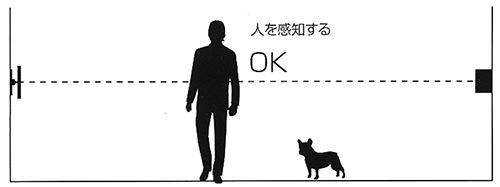

歩く人の通過を感知出入り口で利用人だけを感知

背の低い小動物には反応しません

車の出入り

車の出入りを感知

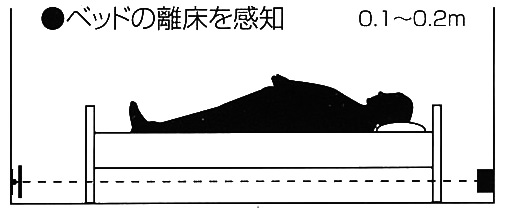

ベッドの離床センサーとして

ベッドの離床を感知

小動物を感知

動物を感知

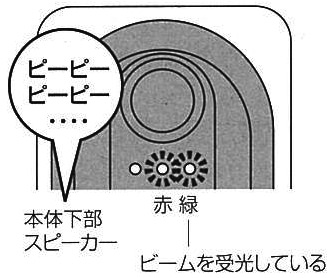

センサーの調整

センサーのビームの受信状態は、調整状態で本体のランプで確認できます。

ビームを受光していない状態ビームを受光してる状態

センサー本体と反射板の距離

切替スイッチで、距離に合わせて感度を設定します。

監視範囲

近:0.5〜3メートル 中:1〜5メートル 遠:2〜8メートル

赤外線ビームセンサーチャイムの音の設定

呼出音の設置方法

センサー自身でも音が鳴ります。音量調整は50-70db/1mの可変、音を消すこともできます。

受信チャイムと組み合わせれば、離れた場所で音がなります。

それぞれ16種類の音から自由に選ぶことができます。何度でも変更可能

音色一覧 (送信機毎に選曲できます。何度でも変更できます)

クリックすると別ウインドで音が鳴ります。(mp3形式) ※実際の商品の音質とは若干異なります

チャイム音のサンプルはここをクリック
▶をクリックするとチャイム音を再生します
  • 1. ピンポン ピンポン
  • 2. ピンポン パンポン
  • 3. エリーゼのために
  • 4. チャイルドフッド リメンバード
  • 5. グリーンスリーブス
  • 6. おおスザンナ
  • 7. バスカー
  • 8. 愛のオルゴール
  • 9. ホームスイートルーム
  • 10. ジングルベル
  • 11. ハッピーバースデイ
  • 12. 小鳥の鳴き声
  • 13. 犬の鳴き声
  • 14. ブザーの音
  • 15. サイレンの音1(※大きな音)
  • 16. サイレンの音2(※大きな音)
チャイム音のサンプル
▶をクリックするとチャイム音を再生します
1. ピンポン ピンポン
2. ピンポン パンポン
3. エリーゼのために
4. チャイルドフッド リメンバード
5. グリーンスリーブス
6. おおスザンナ
7. バスカー
8. 愛のオルゴール
9. ホームスイートルーム
10. ジングルベル
11. ハッピーバースデイ
12. 小鳥の鳴き声
13. 犬の鳴き声
14. ブザーの音
15. サイレンの音1(※大きな音)
16. サイレンの音2(※大きな音)

赤外線ビームセンサーチャイムの各部の名称と働き

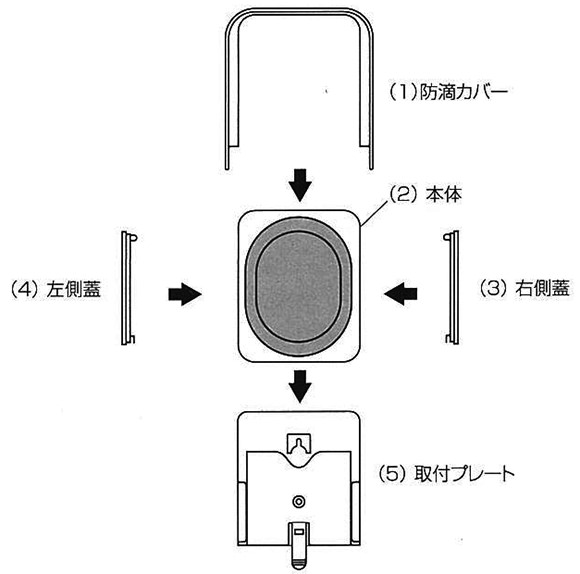

赤外線ビームセンサーチャイム本体の構成

防滴カバー、本体、蓋、取付プレート

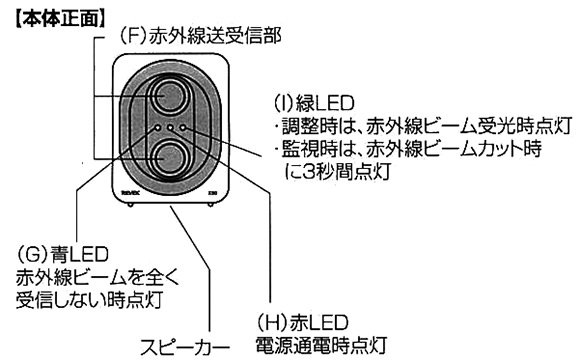

本体正面

ビームセンサーの本体正面

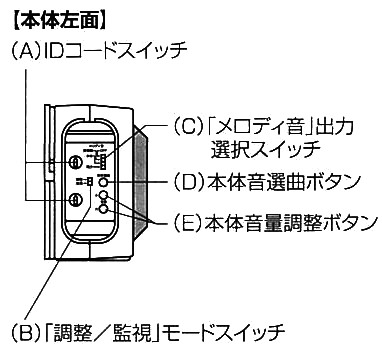

本体左側

ビームセンサーの本体左面

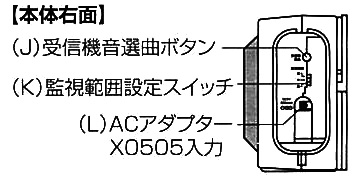

本体右側

ビームセンサーの本体右面

利用上の注意

赤外線ビームセンサーチャイムを単体で利用する場合

屋外で利用する場合

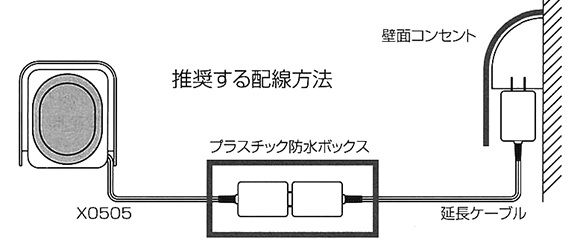

推奨する配線方法

屋外で利用する場合は電源アダプタに防水対策が必要です。防水ボックス、延長ケーブルは付属してません。

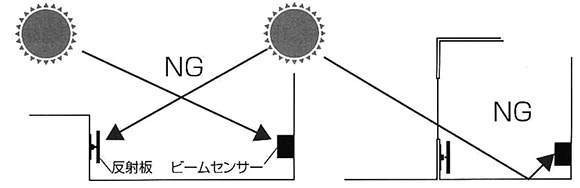

太陽光について

太陽光とビームセンサー受光部のNG状態

受光レンズに太陽王が当たらないように設置してください。動作が安定しなくなる可能性があります。

受信機を組み合わせる場合

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。
