HGシリーズ呼出ボタン

HGシリーズ 呼出ボタン R-REV-20

ボタンを押して離れた場所に連絡 無線式で配線工事不要

REV20
  • 玄関チャイム、ナースコール、呼出ベル、呼出・連絡ベルに
  • 飲食店、老人ホーム、デイサービス、旅館・ホテルの呼出ベルに便利
  • 防水タイプ、雨のかかる屋外やお風呂場にも設置できます
  • 無線国内最長の100メートルで、さらに延長可能 しかもリーズナブル

REV20はボタンを押して離れた場所に連絡できます

用途に合わせて4種類の受信機と組み合わせ自由

呼出ボタンR-REV-20は単体では利用不可。HGシリーズの受信機と組み合わせて利用

用途に合わせてR-REV-300 R-REV-100 R-REV-500 REV200と組み合わせます

複数の押しボタン、チャイムを組み合わせる事ができます。
受信チャイムは据え置き型と携帯タイプがあります。送信元を区別できる受信チャイムもあります。

基本仕様

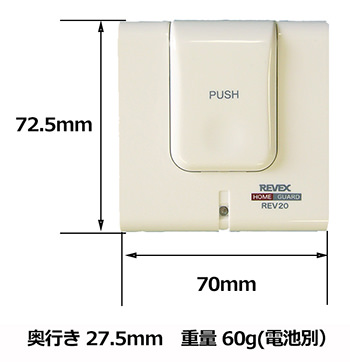

HGシリーズ 呼出ボタン送信機の外形寸法

商品名 HGシリーズ 呼出ボタン送信機
商品番号 商品番号30169 R-REV-20
メーカー リーベックス株式会社
サイズ 72.5(H) x 70 (W) x 27.5 (D) mm
約60グラム(電池を含まず)
電源 9V アリカリ角型電池1個 (別売)
電池寿命 1日に10回作動して約1年
消費電流 13mA(送信時) 5μA (待機時)
送信出力 10mW以下
電池切れ表示 LED点滅(2〜4秒ごとの0.1秒点灯)
材質 ABS樹脂
使用電波 426.8375MHz
設置場所 屋内 屋外 浴室
使用温度範囲 -20℃ 〜 45℃
セット内容

本体1台  取付ねじ2本
 両面テープ2枚 滑り止めテープ2枚
 取扱説明書

呼出ボタン R-REV-20は単体では利用できません。
別売のHGシリーズの受信機と組み合わせ利用します。
HGシリーズ以外の他のシステムとは互換性がありません。

ホームガード 呼出ボタン REV20 のお買い物

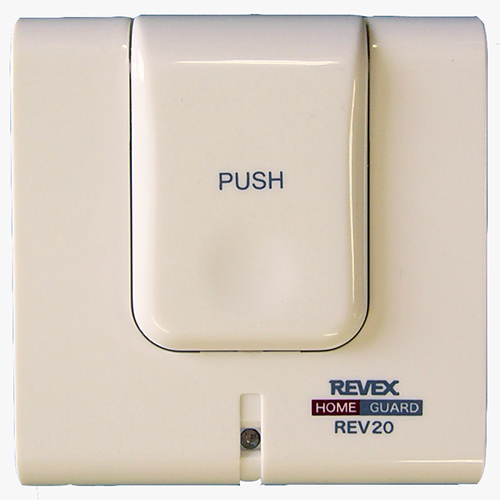

HGシリーズ 押しボタン送信機の商品写真
  • HGシリーズ 押しボタン送信機
  • R-REV-20
  • 電池式(別売) 両面テープで貼るだけ
    屋外や浴室で利用できます
  • 5,200円
  • (税込)
在庫数 8

購入数量

HGシリーズ 受信チャイムの商品写真
  • HGシリーズ 受信チャイム
  • R-REV-300
  • 電源100v 専用スタンド付属
    チャイム・メロディでお知らせ
  • 6,400円
  • (税込)
在庫数 10

購入数量

HGシリーズ 携帯受信チャイムの商品写真
  • HGシリーズ 携帯受信チャイム
  • R-REV-100
  • 充電式 充電アダプタ付属
    バイブ、音でお知らせ 持ち運びOK
  • 12,800円
  • (税込)
在庫数 9

購入数量

HGシリーズ 専用中継機の商品写真
  • HGシリーズ 専用中継機
  • R-REV-2000
  • 電源100v 室内専用
    電波延長、何台でも増設可能
  • 12,800円
  • (税込)
在庫数 3

購入数量

9V アルカリ乾電池の商品写真
  • 9V アルカリ乾電池
  • OHM 6LR61
  • 送信機用電池 1台に1個利用
  • 350円
  • (税込)
在庫数 2

購入数量

HGシリーズ 呼出ボタン Revex R-REV-20の特徴

別売の受信機と組み合わせて利用します。単体ではご利用になれません。

  • 押しボタンを押すと、別売の受信機でお知らせします。
  • 大きなボタンなので、押しやすいデザイン
  • 用途に合わせて、4種類の受信機を用意、複合して利用する事も可能です。
  • 信号送信時には、呼出ボタンのLEDが点灯します。確認音は鳴りません。
  • 防水型なので、屋外や浴室などでも利用できます。
  • デジタルID方式だから混信しません。
  • 受信機に登録する仕組みなので、自由に組み合わせができます。

ホームガード 呼出ボタン Revex REV20

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (100m) ○ (80m) ○ (60m)
鉄筋(一般住居) ◎ (90m) ○ (70m) △ (50m)
鉄筋(ビル・学校) ◎ (80m) ○ (60m) △ (40m)

4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV2000)を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

HGシリーズ 呼出ボタン Revex R-REV-20の利用例

インターホン・チャイム

  • 玄関、受付、勝手口、入り口からの呼出、呼び鈴、ドアチャイム、玄関ベルに
  • 一般家庭 事務所 病院 クリニック 寺院 オフィス 店舗
  • 玄関の呼び鈴に オフィスや店舗の受付に
    玄関、入り口のベルに 会社やショップの受付カウンターに

連絡用として

  • 2世帯住宅、1階と2階、浴室、店舗、事務所、農家、倉庫、工場、ビル内、マンション
  • R-REV-500と組み合わせてどこからの呼出か区別できます
  • 受付で不審者などが来た場合の緊急呼出にも利用できます。押しボタンでは音は鳴りません。
  • 店舗や会社での呼出に 家庭内の呼出に
    オフィスやお店の呼出に リビングからの呼出に

ナースコールとして

  • 要介護者、、病人、別部屋の老人、ベット脇、介護施設、ナースコールとして
  • ベッドサイドに 浴室に
    寝室に お風呂場に

飲食店や介護施設などの呼出システムとして

  • R-REV-500と組み合わせば、どこからの呼出かを区別できます
  • 飲食店 介護施設 宿泊施設などの呼出として
  • 店舗や会社での呼出に 家庭内の呼出に
    レストランの呼出に 老人ホームやデイサービス 宿泊施設からの呼出に

R-REV-500を利用すれば送信元を区別できます

HGシリーズ 呼出ボタン Revex R-REV-20の利用例

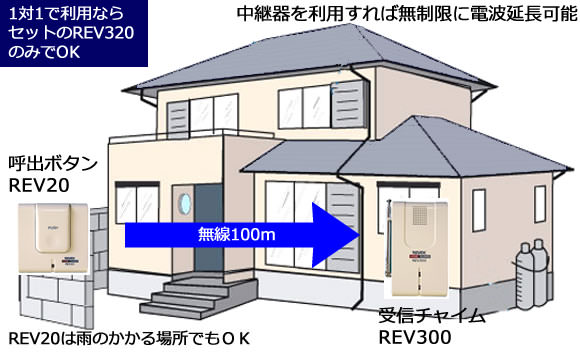

 呼出ボタンと受信チャイムを各1台で利用する場合

HGシリーズ 呼出ボタンセットR-REV-320 (呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット)

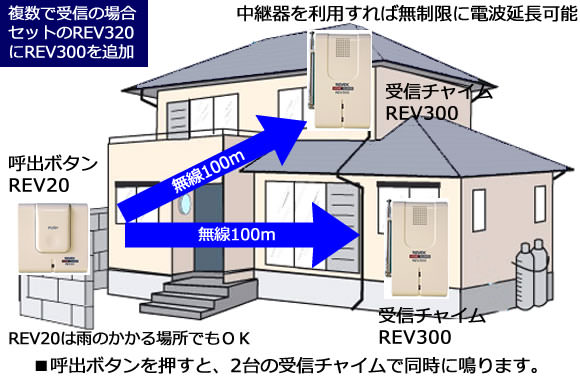

 呼出ボタンとを複数の受信チャイムで受信する場合

R-REV-320にR-REV-300を追加する場合

HGシリーズ 呼出ボタンセットR-REV-320 (呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット)に
受信チャイム R-REV-300を1台追加

複数の呼出ボタンを利用する場合

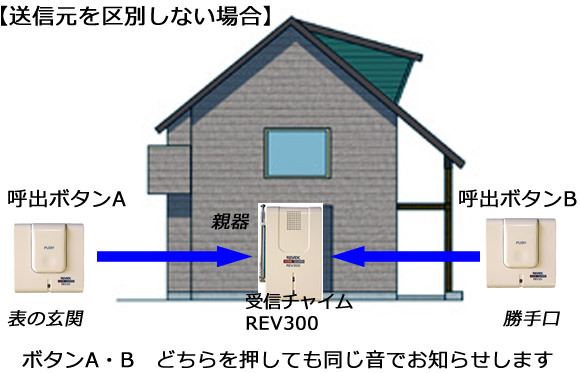

送信元を区別しない場合

ボタンA・Bのどちらを押しても同じ音でお知らせします

1台の受信チャイムに最大20台の押しボタンを登録・利用できます。

HGシリーズ 呼出ボタンセットR-REV-320 (呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット)に
呼出ボタンR-REV-20を1台追加

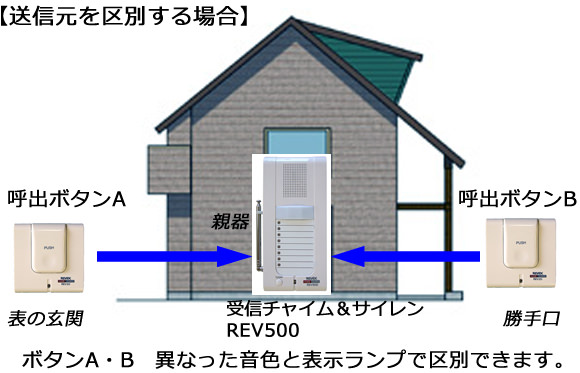

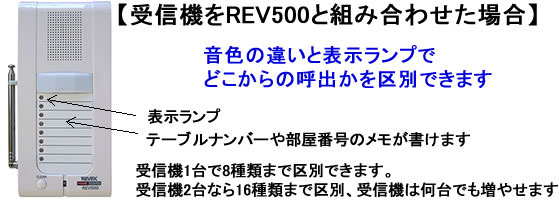

送信元を区別する場合

ボタンA・Bでそれぞれ異なった音色と表示ランプで区別します

1台のR-REV-500で8種類の区別ができます。
各チャンネルに5台 最大40台の押しボタンを登録・利用できます。

HGシリーズ 呼出ボタンセットR-REV-320 (呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット)に
呼出ボタンR-REV-20を1台追加

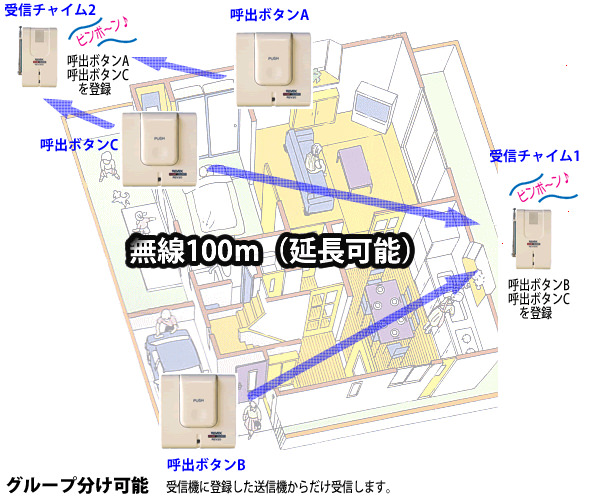

HGシリーズのグループ分けについて

HGシリーズ送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、自由なグループ分けが可能です。

登録された送信機以外からは受信しませんので、混信の心配がありません。

登録制なので、自由なグループ分け

ホームガードのグループ分け

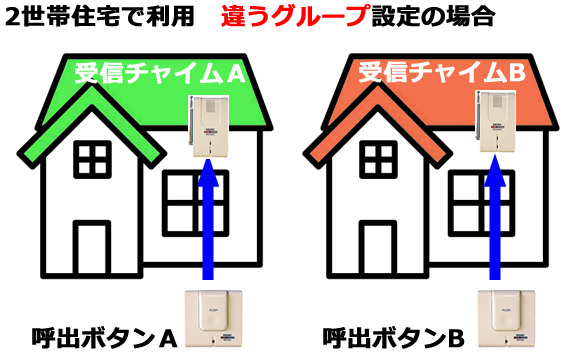

2世帯住宅で、個別に利用する場合

2世帯住宅で利用 違うグループ設定の場合

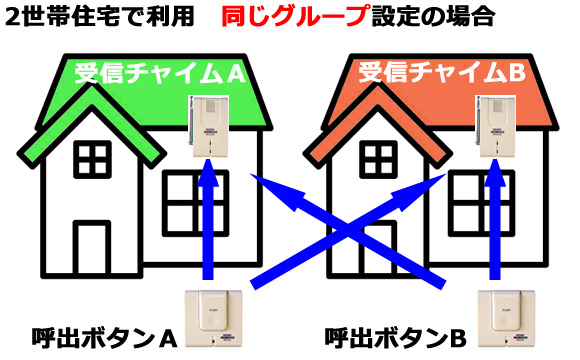

2世帯住宅で、どちらでも受信したい場合

2世帯住宅で利用 同じグループ設定の場合

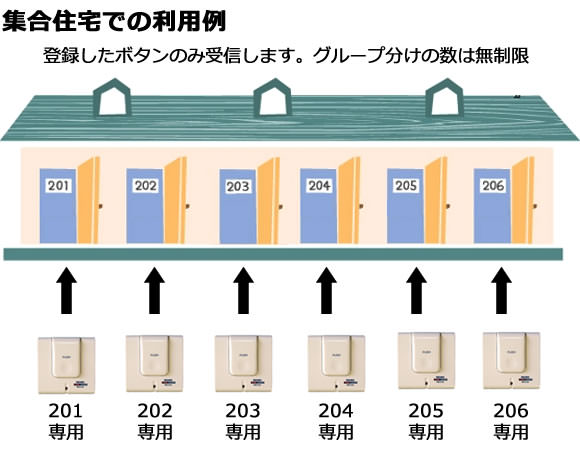

集合住宅で個別に利用する場合

集合住宅でのホームガード利用例

複数のボタンを受ける場合の利用例

別売の受信チャイム&サイレン Revex R-REV-500を利用すれば、送信元を区別できます。

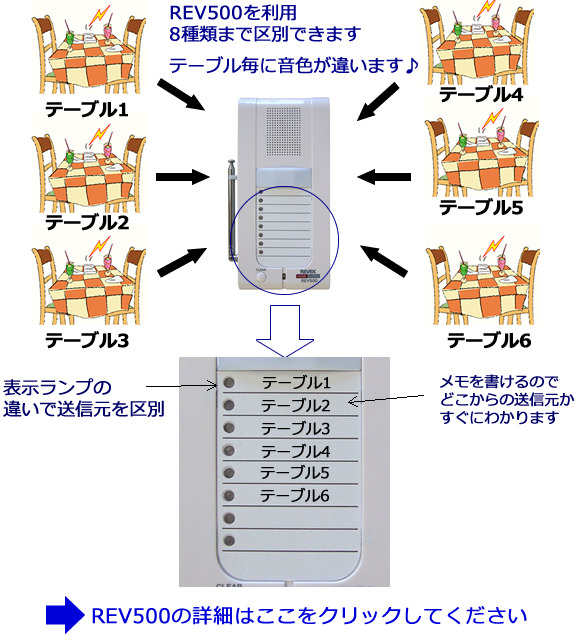

飲食店 レストラン などでの利用例

テーブルの呼出を区別できます

老人ホーム 宿泊施設などの利用例

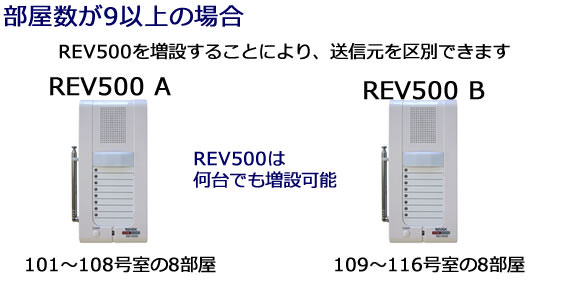

R-REV-500を増設すれば、9個以上も送信元の区別ができます。

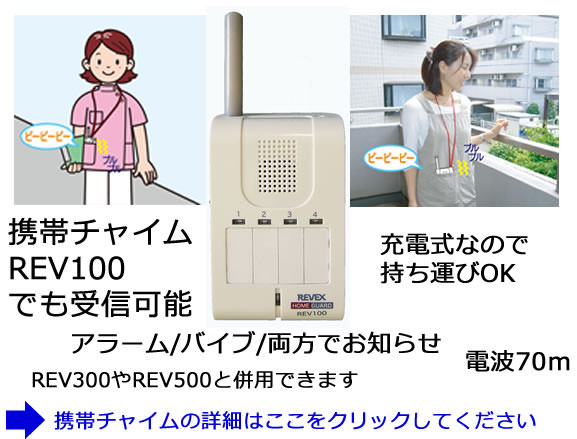

携帯用 受信チャイムの利用

別売の携帯受信チャイムR-REV-100を組み合わせれば、受信機を持ち運びできます。

携帯チャイムR-REV-100でも受信可能

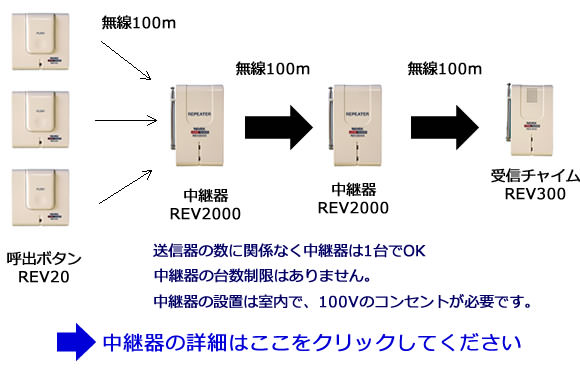

中継器の利用

別売の中継器R-REV-2000を利用すれば、電波を延長することができます。

中継機を利用すれば、電波を延長することができます。

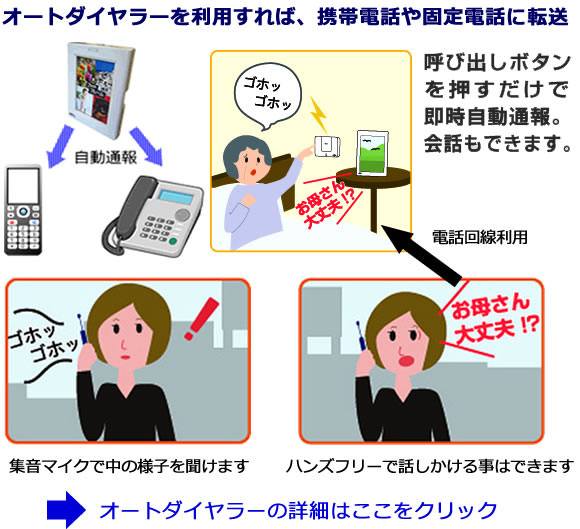

携帯電話や違う場所の電話に連絡

別売のオートダイヤラー(自動通報装置) Revex R-REV-1000を利用すれば、携帯や違う場所の電話に連絡。

オートダイヤラーを利用すれば、携帯電話やスマホ、離れた場所の固定電話に通報できます

HGシリーズ 呼出ボタン R-REV-20の設置について

  • 卓上での使用には、付属の両面テープと滑り止めテープを利用します。
  • 屋内や屋外の壁面や門柱に固定する場合は、付属の両面テープを利用します。
  • ネジを利用すれば、防雨でなくなりますので、ねじり用の場合は屋内のみとなります。
  • アルミやスチール、鉄製の金属のテーブルや門柱に設置した場合は電波が届かない場合があります

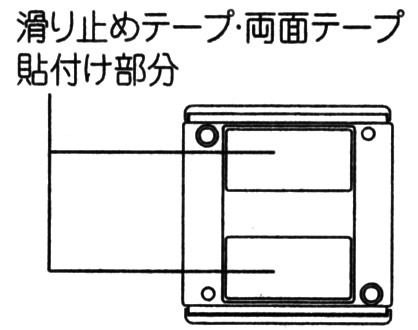

テープの貼付場所

両面テープは2枚、付属しています。

REV20 玄関の設置写真

玄関チャイムとして、両面テープで設置した例

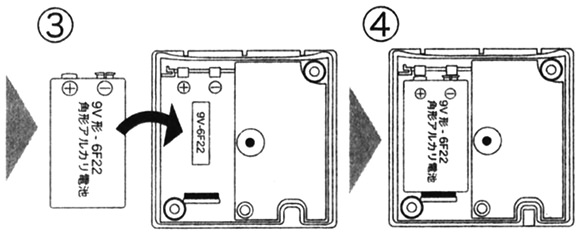

HGシリーズ 呼出ボタン R-REV-20の電池交換

電池寿命は1日10回の使用で約1年です。
電池切れが近くなると電池切れランプが点滅してお知らせします。

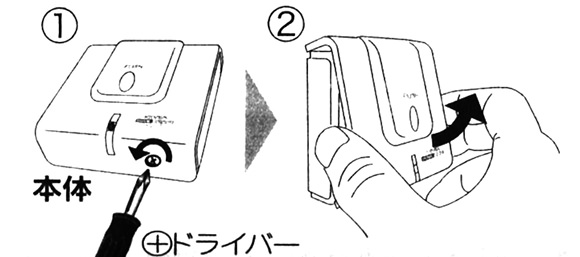

ドライバーでネジをゆるめフタを開けます

V9角形電池1ヶを入れます

使用電池は9V形 角形アルカリ電池1ヶです

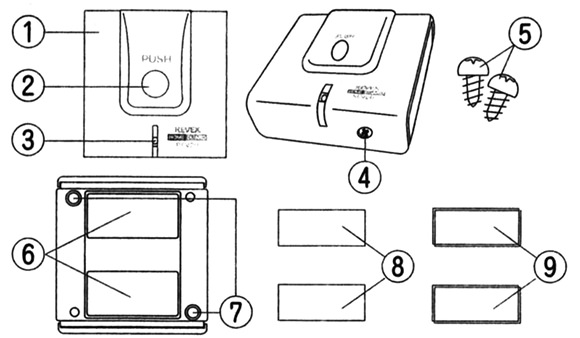

HGシリーズ 呼出ボタン R-REV-20の各部の名称とセット内容

REV20のセット内容

1.呼出ボタン本体 2.呼出ボタン(ここを押します) 3.表示ランプ(送信表示・電池切れなど)
4.表ケース取付ネジ(電池交換の際にここをはずします) 5.屋内壁面取付ネジ
6.テープ貼り付け部 7.屋内壁面取付ネジ固定穴 8.両面テープ 9.滑り止めテープ

HGシリーズの使用環境について

電波到達距離は、見通し00mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。

  • 周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
  • カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
  • パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある
  • 鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる
  • 近くに医療機器、電波基地や無線局などがある
  • 近くに直流電圧を駆動するベルやモーターなどの機器が動作してる

HGシリーズの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。
