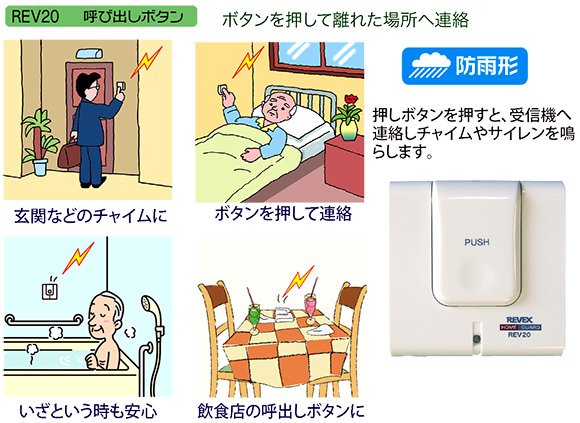

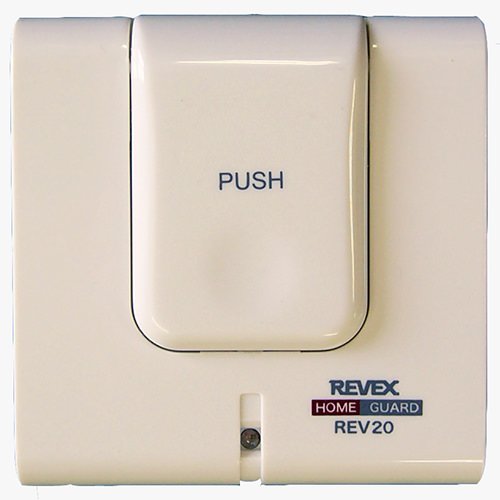

HGシリーズ 呼出ボタン R-REV-20
ボタンを押して離れた場所に連絡 無線式で配線工事不要
- 玄関チャイム、ナースコール、呼出ベル、呼出・連絡ベルに
- 飲食店、老人ホーム、デイサービス、旅館・ホテルの呼出ベルに便利
- 防水タイプ、雨のかかる屋外やお風呂場にも設置できます
- 無線国内最長の100メートルで、さらに延長可能 しかもリーズナブル

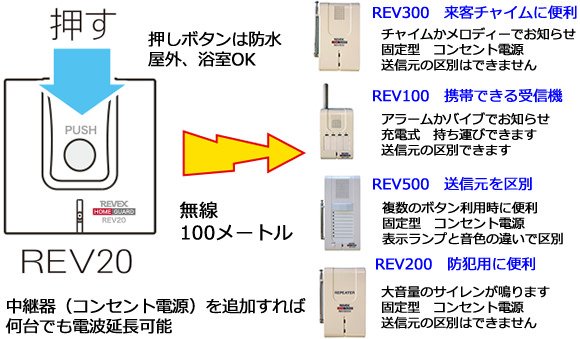

用途に合わせて4種類の受信機と組み合わせ自由
呼出ボタンR-REV-20は単体では利用不可。HGシリーズの受信機と組み合わせて利用
複数の押しボタン、チャイムを組み合わせる事ができます。
受信チャイムは据え置き型と携帯タイプがあります。送信元を区別できる受信チャイムもあります。
基本仕様
| 商品名 | HGシリーズ 呼出ボタン送信機 |
|---|---|
| 商品番号 | 商品番号30169 R-REV-20 |
| メーカー | リーベックス株式会社 |

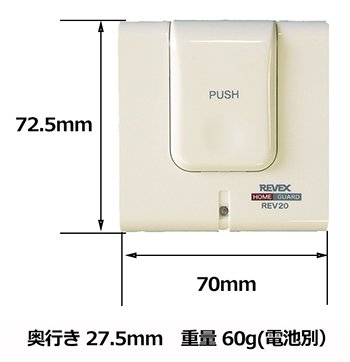

| サイズ | 72.5(H) x 70 (W) x 27.5 (D) mm 約60グラム(電池を含まず) |
| 電源 | 9V アリカリ角型電池1個 （別売） |
| 電池寿命 | 1日に10回作動して約1年 |
| 消費電流 | 13mA(送信時) 5μA (待機時) |
| 送信出力 | 10mW以下 |
| 電池切れ表示 | LED点滅（2～4秒ごとの0.1秒点灯） |
| 材質 | ABS樹脂 |
| 使用電波 | 426.8375MHz |
| 設置場所 | 屋内 屋外 浴室 |
| 使用温度範囲 | -20℃ ～ 45℃ |
| セット内容 | 本体1台 取付ねじ2本 |
| 呼出ボタン R-REV-20は単体では利用できません。 別売のHGシリーズの受信機と組み合わせ利用します。 HGシリーズ以外の他のシステムとは互換性がありません。 |
|
- 商品の購入
- ホームガード・送信機
何台でも増設可能、後から追加もOk
HGシリーズ 押しボタン送信機
- ホームガード・受信機
何台でも増設可能、後から追加もOk
HGシリーズ 受信チャイム
- ホームガード・オプション
電波の届かない時には中継機で延長可能
中継機の追加台数制限はありません
HGシリーズ 専用中継機
９Ｖ アルカリ乾電池
HGシリーズ 呼出ボタン Revex R-REV-20の特徴
別売の受信機と組み合わせて利用します。単体ではご利用になれません。
- 押しボタンを押すと、別売の受信機でお知らせします。
- 大きなボタンなので、押しやすいデザイン
- 用途に合わせて、4種類の受信機を用意、複合して利用する事も可能です。
- 信号送信時には、呼出ボタンのLEDが点灯します。確認音は鳴りません。
- 防水型なので、屋外や浴室などでも利用できます。
- デジタルID方式だから混信しません。
- 受信機に登録する仕組みなので、自由に組み合わせができます。
電波到達距離の目安
ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。（）内の距離は見通しのメートル
| 同じ階 | 1階→2階 | 1階→3階 | |
|---|---|---|---|
| 木造 | ◎ (100m) | ○ (80m) | ○ (60m) |
| 鉄筋（一般住居） | ◎ (90m) | ○ (70m) | △ (50m) |
| 鉄筋（ビル・学校) | ◎ (80m) | ○ (60m) | △ (40m) |
4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV2000）を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。
HGシリーズ 呼出ボタン Revex R-REV-20の利用例
インターホン・チャイム
- 玄関、受付、勝手口、入り口からの呼出、呼び鈴、ドアチャイム、玄関ベルに
- 一般家庭 事務所 病院 クリニック 寺院 オフィス 店舗
-
玄関の呼び鈴に オフィスや店舗の受付に
連絡用として
- 2世帯住宅、1階と2階、浴室、店舗、事務所、農家、倉庫、工場、ビル内、マンション
- R-REV-500と組み合わせてどこからの呼出か区別できます
- 受付で不審者などが来た場合の緊急呼出にも利用できます。押しボタンでは音は鳴りません。
-
店舗や会社での呼出に 家庭内の呼出に
ナースコールとして
- 要介護者、、病人、別部屋の老人、ベット脇、介護施設、ナースコールとして
-
ベッドサイドに 浴室に
飲食店や介護施設などの呼出システムとして
- R-REV-500と組み合わせば、どこからの呼出かを区別できます
- 飲食店 介護施設 宿泊施設などの呼出として
-
店舗や会社での呼出に 家庭内の呼出に
HGシリーズ 呼出ボタン Revex R-REV-20の利用例

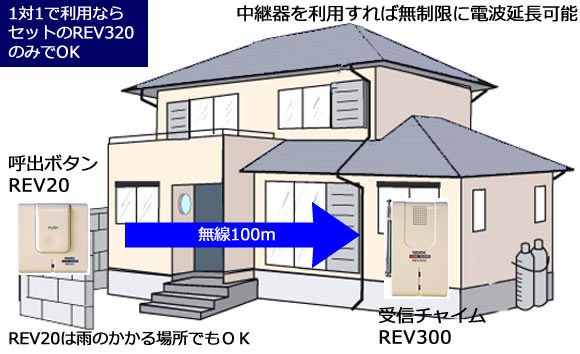

呼出ボタンと受信チャイムを各1台で利用する場合
HGシリーズ 呼出ボタンセットR-REV-320 （呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット）

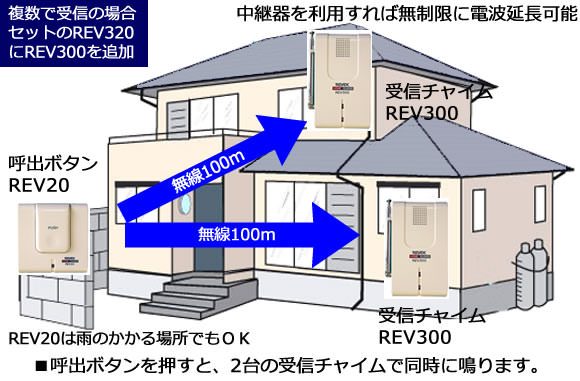

呼出ボタンとを複数の受信チャイムで受信する場合
HGシリーズ 呼出ボタンセットR-REV-320 （呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット）に
受信チャイム R-REV-300を1台追加
複数の呼出ボタンを利用する場合

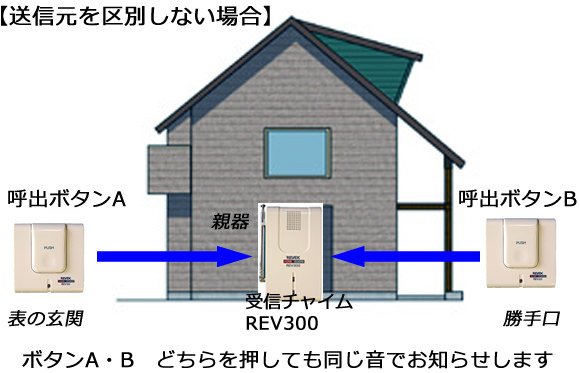

送信元を区別しない場合
1台の受信チャイムに最大20台の押しボタンを登録・利用できます。
HGシリーズ 呼出ボタンセットR-REV-320 （呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット）に
呼出ボタンR-REV-20を1台追加

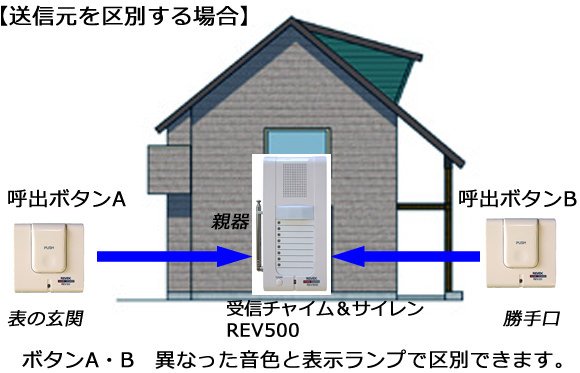

送信元を区別する場合

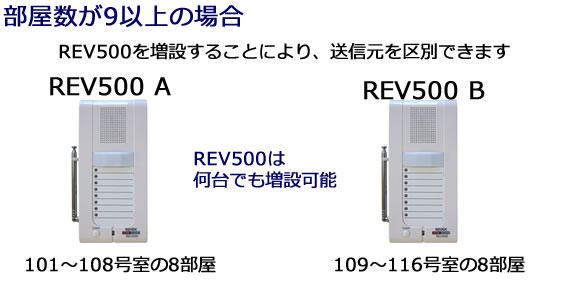

1台のR-REV-500で8種類の区別ができます。
各チャンネルに5台 最大40台の押しボタンを登録・利用できます。
HGシリーズ 呼出ボタンセットR-REV-320 （呼出ボタンR-REV-20 受信チャイムR-REV-300 各1台のセット）に
呼出ボタンR-REV-20を1台追加

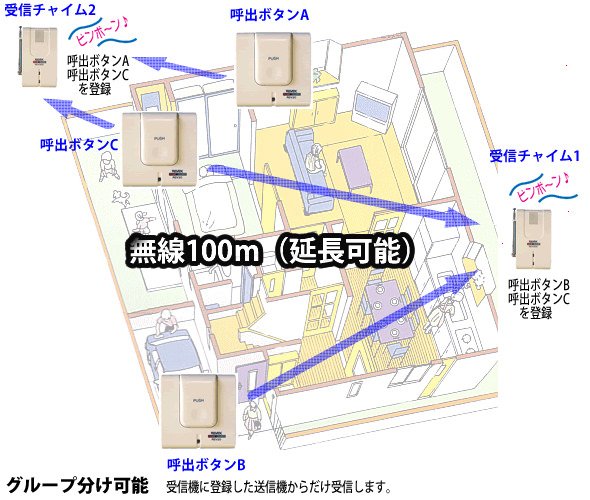

HGシリーズのグループ分けについて
HGシリーズ送信機は、それぞれ固有のデジタルIDを持っています。
受信機では登録した送信機からだけの電波を受信しますので、自由なグループ分けが可能です。
登録された送信機以外からは受信しませんので、混信の心配がありません。
登録制なので、自由なグループ分け

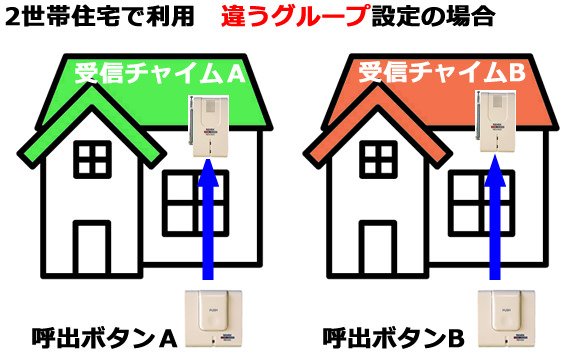

2世帯住宅で、個別に利用する場合

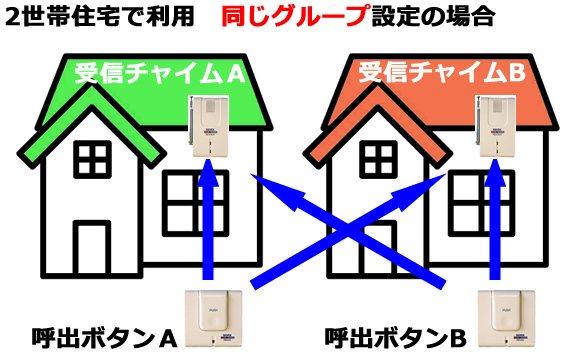

2世帯住宅で、どちらでも受信したい場合

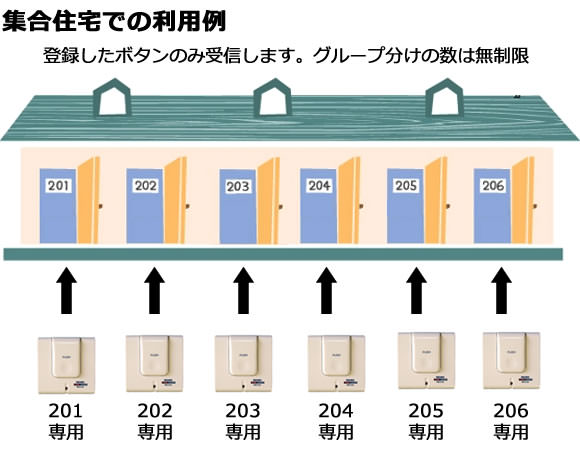

集合住宅で個別に利用する場合
複数のボタンを受ける場合の利用例

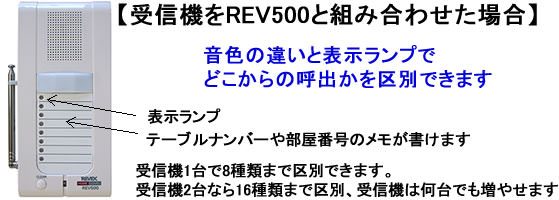

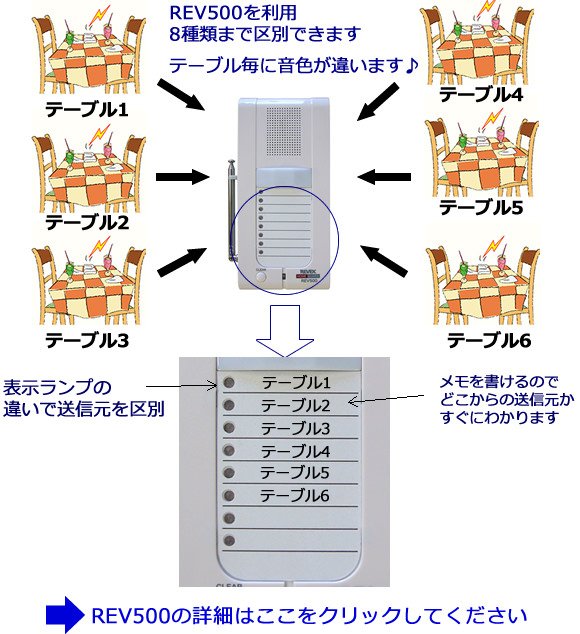

別売の受信チャイム＆サイレン Revex R-REV-500を利用すれば、送信元を区別できます。
飲食店 レストラン などでの利用例
老人ホーム 宿泊施設などの利用例

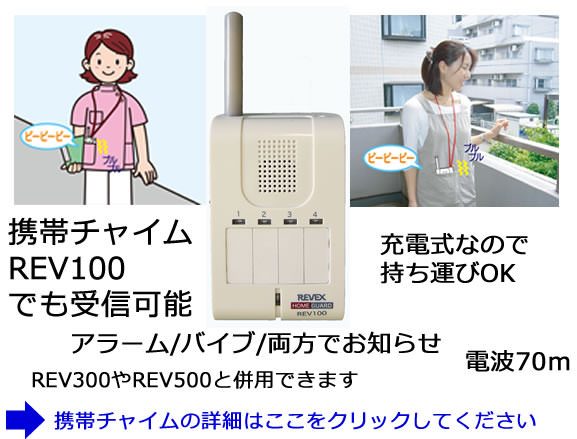

携帯用 受信チャイムの利用
別売の携帯受信チャイムR-REV-100を組み合わせれば、受信機を持ち運びできます。

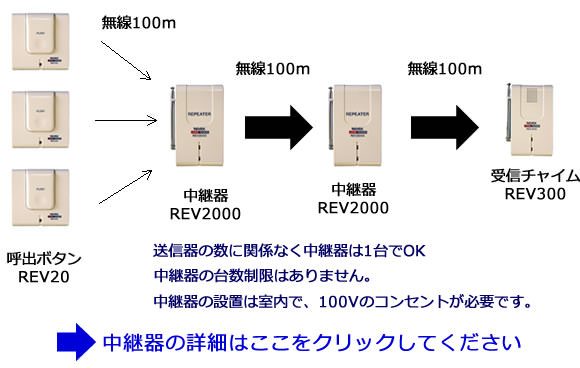

中継器の利用
別売の中継器R-REV-2000を利用すれば、電波を延長することができます。

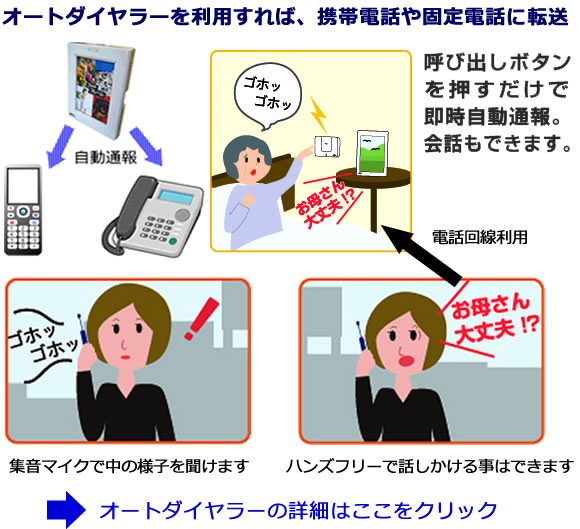

携帯電話や違う場所の電話に連絡
別売のオートダイヤラー(自動通報装置) Revex R-REV-1000を利用すれば、携帯や違う場所の電話に連絡。
HGシリーズ 呼出ボタン R-REV-20の設置について

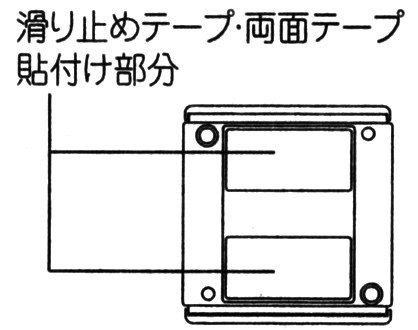

- 卓上での使用には、付属の両面テープと滑り止めテープを利用します。
- 屋内や屋外の壁面や門柱に固定する場合は、付属の両面テープを利用します。
- ネジを利用すれば、防雨でなくなりますので、ねじり用の場合は屋内のみとなります。
- アルミやスチール、鉄製の金属のテーブルや門柱に設置した場合は電波が届かない場合があります
両面テープは2枚、付属しています。
玄関チャイムとして、両面テープで設置した例

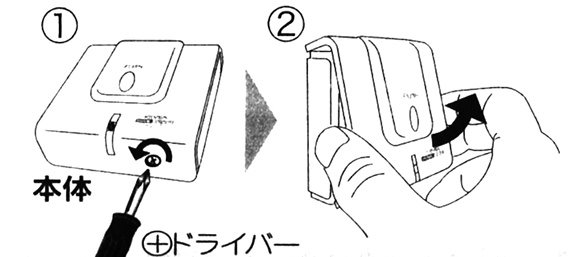

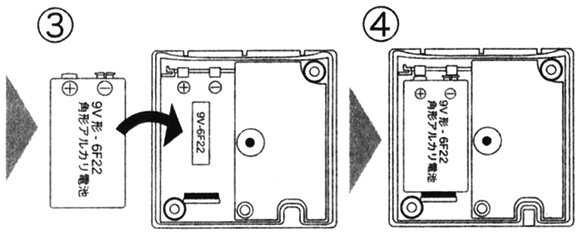

HGシリーズ 呼出ボタン R-REV-20の電池交換
電池寿命は1日10回の使用で約1年です。
電池切れが近くなると電池切れランプが点滅してお知らせします。
使用電池は9V形 角形アルカリ電池1ヶです

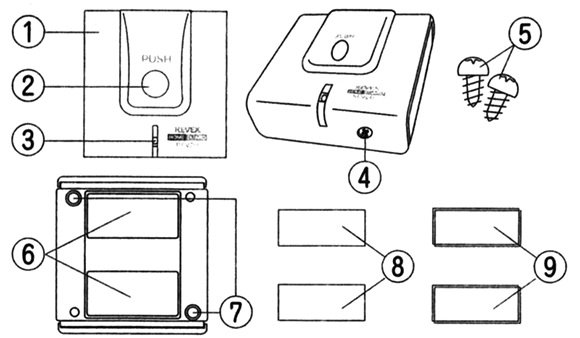

HGシリーズ 呼出ボタン R-REV-20の各部の名称とセット内容
1.呼出ボタン本体 2.呼出ボタン（ここを押します） 3.表示ランプ（送信表示・電池切れなど）
4.表ケース取付ネジ（電池交換の際にここをはずします） 5.屋内壁面取付ネジ
6.テープ貼り付け部 7.屋内壁面取付ネジ固定穴 8.両面テープ 9.滑り止めテープ
HGシリーズの使用環境について
電波到達距離は、見通し00ｍですが環境により距離は変わります。
電波が届きにくい環境では、中継機（室内専用）の利用をオススメします。
下記のような場所（環境）では電波の到達距離が短くなったり、届かない場合があります。
- 周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
- カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
- パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2ｍ以内にある
- 鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる
- 近くに医療機器、電波基地や無線局などがある
- 近くに直流電圧を駆動するベルやモーターなどの機器が動作してる
HGシリーズの利用上の注意
心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。
