ホームガード モーションセンサー Revex REV40

人の動きを感知してお知らせ 来客・防犯・徘徊防止に便利

REV40
  • 人や車の動きに反応します。 検知エリアを調整できます
  • 防雨タイプなので雨のかかる屋外に設置可能 取付金具付属
  • 電池式なので場所を選びません 壁面、天井、据え置きに対応
  • 無線国内最長の100メートルで、さらに延長可能 しかもリーズナブル

来客、空き巣防止、徘徊防止にREV40

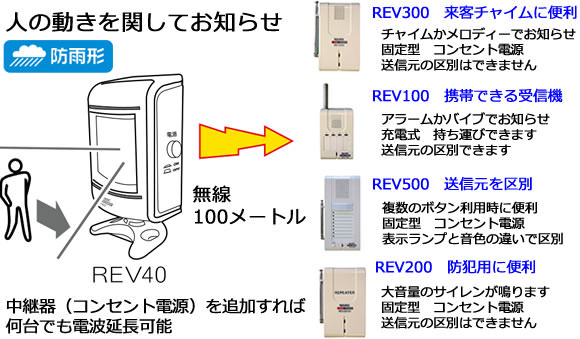

用途に合わせて4種類の受信機と組み合わせ自由

REV40は用途に合わせてREV300 REV100 REV500 REV400と組み合わせます

複数のセンサー、チャイムを組み合わせる事ができます。
受信チャイムは据え置き型と携帯タイプがあります。送信元を区別できる受信チャイムもあります。

基本仕様

商品名 ホームガード モーションセンサー 送信機 Revex REV40
壁面に取り付けた場合

Revex REV40 据え置き
据え置きの場合
型番 Revex REV40
JANコード 4943125708016
メーカー リーベックス株式会社
サイズ 90(H) x 62 (W) x 45 (D) mm
重量 約185グラム(電池を含まず)
電源 9V アリカリ角型電池1個 (別売)
電池寿命 1日に10回作動して約6ヶ月以内 (20℃時)
消費電流 20mA(送信時) 30μA以下 (待機時)
送信出力 10mW以下
電池切れ表示 LED点滅(2〜4秒ごとの0.1秒点灯)
動作表示 送信時LED点灯 (約2秒間)
検出範囲 水平方向 90度 垂直方向 30度
8m(設置高さ1.8m時) 5m(設置高さ1m時)
材質 ABS樹脂
使用電波 426.8375MHz
設置場所 屋内 屋外
使用温度範囲 -20℃ 〜 45℃ (湿度90%以下)
防水性 IP44防滴 (防沫)構造
セット内容

本体1台 取付専用マウント1つ
取付ねじ2本 レンズフード2枚
取扱説明書

モーションセンサー Revex REV40は単体では利用できません。
別売のホームガード 送信機と組み合わせ利用します。
ホームガード以外の他のシステムとは互換性がありません。

ホームガード 人感センサーREV40 のお買い物

送信機・受信チャイムが各1台のセット
1対1でご利用の場合はセットのみでOK

何台でも増設可能、後から追加もOk

何台でも増設可能、後から追加もOk

電波の届かない時には中継機で延長可能
中継機の追加台数制限はありません

大口相談・見積差作成依頼・納期確認

FAXでのご注文

メールで質問 知り合いに紹介 お気に入りに追加

ホームガード モーションセンサー Revex REV40の特徴

別売のホームガード受信機と組み合わせて利用します。単体ではご利用になれません。

  • センサー感知位置に人が入ると、別売りのシステム親機でお知らせまたは威嚇します。
  • 電源オン・オフスイッチがモーションセンサー本体側面にあります。
  • 信号送信時にはLEDが約2秒間点灯します。
  • 設置場所は玄関、廊下、オフィスやショップの入り口・裏口、ベットサイドなど
  • モーションセンサーとは人体から出る赤外線の動きを監視するセンサーです。
壁面に設置 天井に設置
壁面設置例 天井設置例

電波到達距離の目安

ボタンと受信機の間に、ドア、窓、パーティション、壁があっても大丈夫です。()内の距離は見通しのメートル

  同じ階 1階→2階 1階→3階
木造 ◎ (100m) ○ (80m) ○ (60m)
鉄筋(一般住居) ◎ (90m) ○ (70m) △ (50m)
鉄筋(ビル・学校) ◎ (80m) ○ (60m) △ (40m)

4階以上に関しては2階ないし3階に中継機が必要となる可能性が高いです。
中継機(REV4000)を利用すれば無制限に延長可能です。 中継機は室内専用でコンセントの電源が必要です。
※環境によっては、上記の距離よりも短くなる場合があります。電波が届かない場合の返品はできません。

ホームガード モーションセンサー Revex REV40の利用例

防犯 空き巣防止 侵入防止に

  • 一般家庭 店舗、オフィス、工場、学校、塾、幼稚園、侵入者検知、
    立入禁止警告
  • 不正侵入防止 空き巣対策

来客チャイム 来店通知として

  • 店舗、会社、家庭、ショップ、病院、寺院、学校の来客チャイム
  • 駐車場や出入り口の車の入出庫
  • 来客チャイム 来店通知
    ホテルの入り口店舗やホテルの出入口に

徘徊防止など介護に

  • 要介護者、、病人、別部屋の老人、ベット脇、介護施設、徘徊老人の外出検知
  • 離床転倒防止用や徘徊防止用として
  • 徘徊防止 ベットからの転落の知らせ

ホームガード モーションセンサー REV40の検出範囲

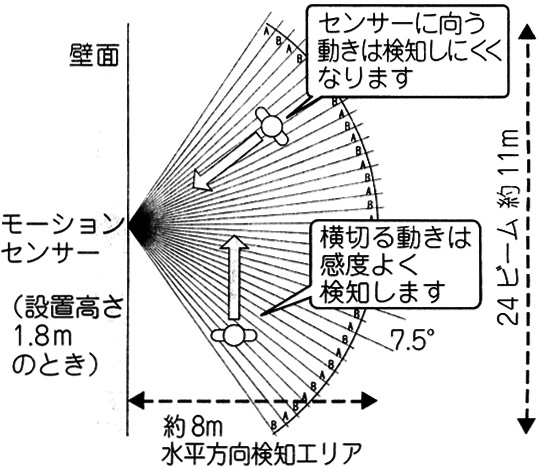

水平方向のセンサー検出範囲

センサー検出範囲 水平

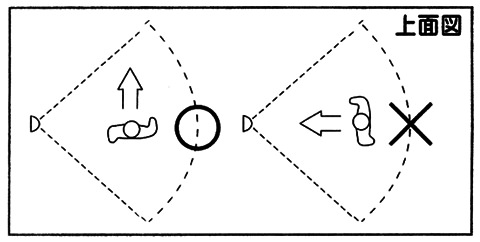

センサー検出範囲 上面図

人が感知エリアを横切るように取り付けてください。

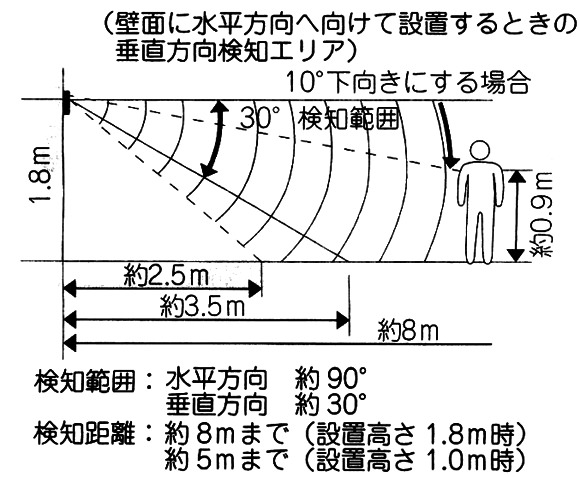

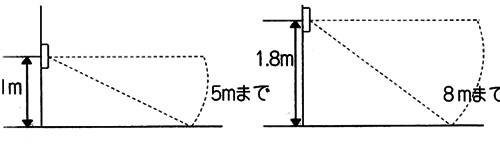

垂直方向のセンサー検出範囲

センサー検出範囲 垂直
センサー検出範囲 高さによる距離の違い

床面から1mの高さへの設置がメーカー推奨となります。

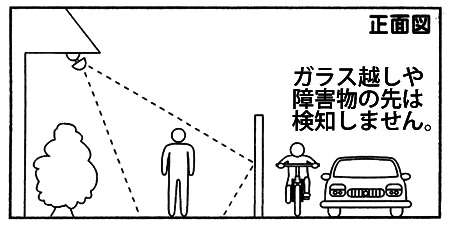

センサー検出範囲 正面図

※モーションセンサーはガラス越しや障害物の先は感知しません。

人感センサー REV40の設置方法

REV40の背面 壁面に設置例
ブラケットを背面に取り付けて壁などに固定 出入り口付近の壁に取り付け

壁面や天井に設置する場合

壁面に設置する場合

1.マウントを付属のねじで壁面に固定。 2.マウントにセンサーをはめ込みロックします。

センサー裏面にマウントを取り付け壁面に設置例

センサー裏面にマウントを取り付け、壁面に設置

天井に設置例

天井にも設置できます

机や棚の上にスタンドとして使用する場合

机や棚の上にスタンドとして使用する場合

センサー底部のスタンド取付け部にマウントを固定し、スタンドして利用できます。

机や棚の上にスタンドとして使用

モーションセンサーの方向調整

モーションセンサーの方向調整

上下左右に微調整することができます。

検知範囲の調整

レンズフードを利用して検知範囲を縮小・制限

付属のレンズフードを利用して検知範囲を縮小・制限することができます。

付属のレンズフードを利用

ホームガード モーションセンサー REV40の便利な利用方法

付属のレンズフードを利用して検知エリアを絞って利用できます。

店舗やホテルの出入り口の把握として 店舗やホテルの出入り口の把握として
離床転倒防止用や徘徊防止用として 離床転倒防止用や徘徊防止用として

ホームガード モーションセンサー REV40の各部の名称

ホームガード モーションセンサー REV40の各部の名称

1.センサー送信機本体 2検知レンズ 3.表示ランプ(送信表示・電池切れなど) 4.レンズフード取付溝
5.電源スイッチ(オン・オフ) 6.認証ラベル 7.壁面マウント取付Google Analytics 8.電池カバー 9.電池カバーねじ
10.スタンド取付穴 11.レンズフード 12.ねじ取付穴
13.壁面・スタンド共用マウント 14.角度調整ボールマウント 15.壁面取り付けネジ

ホームガード モーションセンサー REV40の注意点

  • センサーは1度感知すると、約12秒間は感知しません。
  • モーションセンサーは防雨型ですが、できるだけ直接雨のかならない場所へ設置してください。
  • 金属面に接近して設置すると電波が届かない場合があります。
  • ペットや小動物などにも反応する場合があります。
  • エアコンの熱風、暖かい風、排気ガス、動いてる自動車、冷暖房室外機などにも反応する場合があります。

ホームガード モーションセンサー Revex REV40の利用例

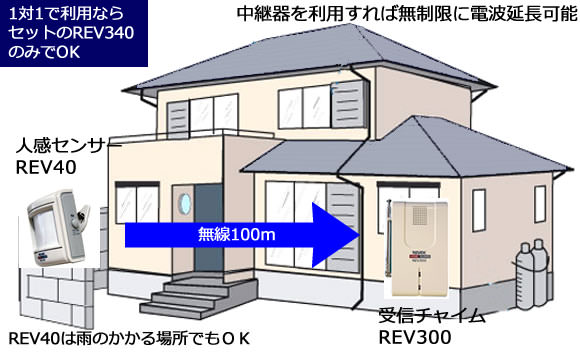

 モーション(人感)センサーと受信チャイムを各1台で利用する場合

rev340のみを利用

ホームガード モーションセンサーセットREV340
 (モーション(人感)センサーREV40 受信チャイムREV300 各1台のセット)

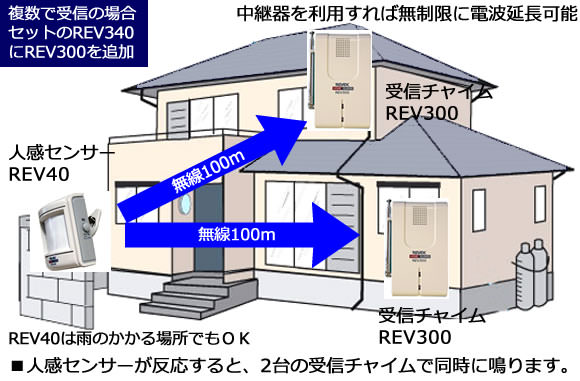

 モーション(人感)センサーとを複数の受信チャイムで受信する場合

中継機を追加して電波延長

ホームガード モーションセンサーセットREV340
 (モーション(人感)センサーREV40 受信チャイムREV300 各1台のセット)に
受信チャイム REV300を1台追加

複数のモーションセンサーを利用する場合

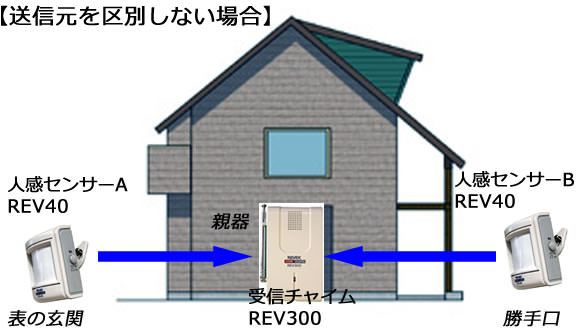

送信元を区別しない場合

送信元を区別しない場合

1台の受信チャイムに最大20台のモーションセンサーREV40を登録・利用できます。

ホームガード モーションセンサーセットREV340
(モーションセンサーREV40 受信チャイムREV300 各1台のセット)に
モーションセンサーREV40を1台追加

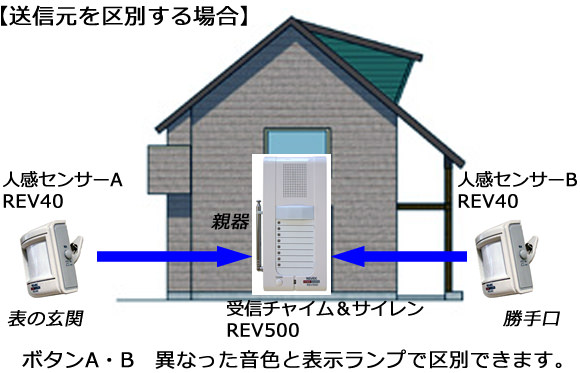

送信元を区別する場合

送信元を区別する場合

1台のREV500で8種類の区別ができます。
各チャンネルに5台 最大40台のモーションセンサーを登録・利用できます。

ホームガード モーションセンサーセットREV340
(モーションセンサーREV40 受信チャイムREV300 各1台のセット)に
モーションセンサーREV40を1台追加

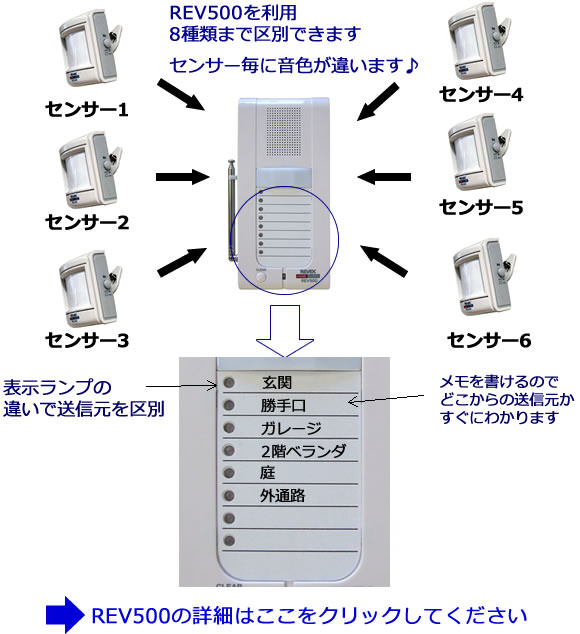

複数のセンサー受ける場合の利用例

別売の受信チャイム&サイレン Revex REV500を利用すれば、送信元を区別できます。

飲食店 レストラン などでの利用例

複数のセンサーで来店通知

老人ホーム 宿泊施設などの利用例

REV500を増設すれば、9個以上も送信元の区別ができます。

携帯用 受信チャイムの利用

別売の携帯受信チャイムREV100を組み合わせれば、受信機を持ち運びできます。

携帯チャイムREV100でも受信可能

中継器の利用

別売の中継器REV4000を利用すれば、電波を延長することができます。

中継機を利用すれば、電波を延長することができます。

携帯電話や違う場所の電話に連絡

別売のオートダイヤラー(自動通報装置) Revex REV1000を利用すれば、携帯や違う場所の電話に連絡。

オートダイヤラーを利用すれば、携帯電話やスマホ、離れた場所の固定電話に通報できます

ホームガードの利用上の注意

ホームガードの利用上の注意

心臓ペースメーカーや特殊な医療機器付近では送信機を50cm以上離してご使用ください。
必ず取扱説明書にある注意を守って使用してください。

ホームガードの使用環境について

電波到達距離は、見通し00mですが環境により距離は変わります。
電波が届きにくい環境では、中継機(室内専用)の利用をオススメします。

下記のような場所(環境)では電波の到達距離が短くなったり、届かない場合があります。

  • 周辺が金属で囲まれている。断熱材にアルミ箔やグラスウールが多く含まれている。
  • カラオケボックス内、機械室、冷蔵室、冷凍室など密閉された環境
  • パソコン、電子レンジ、蛍光灯、冷蔵庫など電磁波を発する機器が2m以内にある
  • 鉄筋コンクリートの壁がある。近くで携帯電話などの通信機を利用してる
  • 近くに医療機器、電波基地や無線局などがある
  • 近くに直流電圧を駆動するベルやモーターなどの機器が動作してる

ホームガード モーションセンサーのパッケージ

モーションセンサー Revex REV40のブリスターケース
