ワイヤレスセーフティーシステム　人体検知センサ子機 Delcatec SHC-70

ワイヤレスセーフティーシステム　人体検知センサ子機 Delcatec SHC-70 は生産が終了しました。

電話に転送できるシステムは「ホームガード　オートダイヤラー」です。

ワイヤレスセーフティーシステム　人体検知センサ子機 Delcatec SHC-70

商品の基本動作と特徴

※本商品は単体ではご利用できません。
別売のワイヤレスセーフティーシステム親機SHC-100が必要となります。

• 子機・親機間は配線不要で取付簡単。
• 親機と組み合わせて無線防犯システムや来客通知として使用できます。
• センサの検知エリアに人が通ると、在宅モード時は親機でお知らせ（ピーポー音）
• 外出モード時は登録先（３ヶ所）に自動通報し、メッセージ「センサで異常がありました」とお知らせ
• 電池寿命　約１年　（１日１回送信として）
• 特定小電力10mWのパワ−で電波到達距離100mを実現
• １台の親機に1台の人体検知センサの登録が可能です。

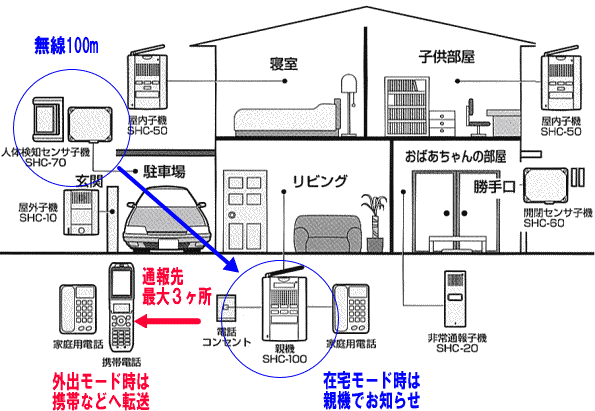

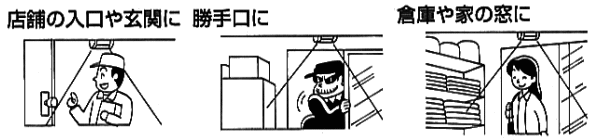

ワイヤレスセーフティーシステム　人体検知センサ子機 の使用例

店舗の入り口や玄関、勝手口に、倉庫や家の窓に最適です。

ワイヤレスセーフティーシステム　人体検知センサ子機　SHC-70の動作

外出モードと在宅モードは親機で設定します。

在宅モード時

• 検知エリア内に人が通るとセンサが異常を検知します。
• 人体検知センサ子機で異常を検知すると、親機でアラーム音でお知らせ・威嚇（ピポー・ピポー）
• 屋内子機を登録してる場合は、全ての屋内子機でアラーム音でお知らせ・威嚇（ピポー・ピポー）
• 親機または屋内子機の外部制御スイッチ（無電圧リレー出力）ONとなります。
• センサ子機と親機と通話はできません。

外出モード時

• 親機の外出ボタンを押すと、外出モードに移行します。
• 外出タイマー機能：外出モードに移行するまで１分間はセンサの検知で親機は動作しません。
• 外出ボタンを押してから１分以内にセンサを通過すれば自分で作動する事はありません。
• センサの遅延動作：センサーが作動しても３０秒間はセンサの検知で親機は動作しません。
• 帰宅時にセンサー検知後３０秒以内に親機で解除操作をすれば、自分で作動する事はありません。
• 人体検知センサ子機で異常を検知すると、登録先に通報します。（最大３ヶ所）
• 通報先で１分以内に応答があれば、「センサ１（またはセンサ２）で異常がありました。」とお知らせ
• 通報先と、センサ子機や親機で会話する事はできません。
• 親機または屋内子機の外部制御スイッチ（無電圧リレー出力）ONとなります。
• センサの遅延動作を０秒にする事もできます。

通報について

• 通報先が約１分以内に応答しない場合または話中の場合は、次の登録先に電話します。
• 通報先の登録が１ヶ所の場合は、約３分後にリダイヤルします。
• この動作は最大５回まで繰り返されます。
• 全ての通報先の応答があるまで繰り返されます。（最大５回）
• が留守番電話になってる場合は、応答のあったものとして処理されます。

• 通報の解除は親機の通報停止ボタンを押すことにより可能です。
• 人体検知センサ子機では解除できません。

取付方法

壁に設置

天井に設置

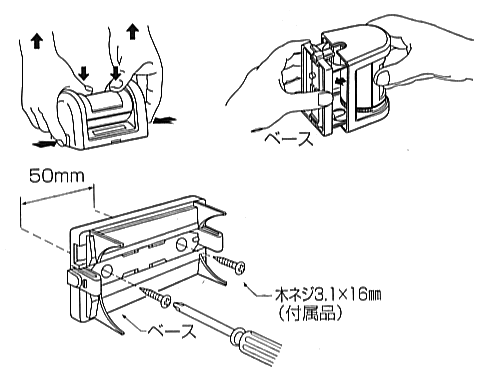

人体検知センサ (PS-15) の取付

※ベースを取り外し、付属の木ネジで設置します。

送信部の取付

両面テープ（付属）で設置

ねじ（付属）で設置

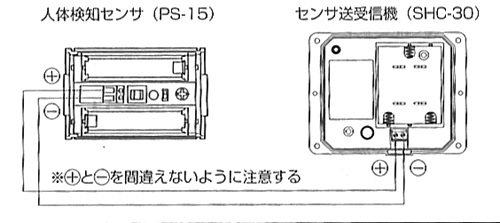

配線例

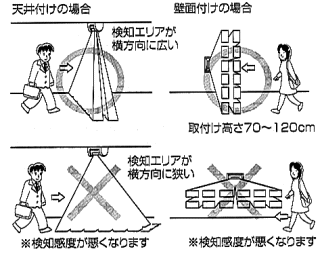

人体検知センサー取付上の注意

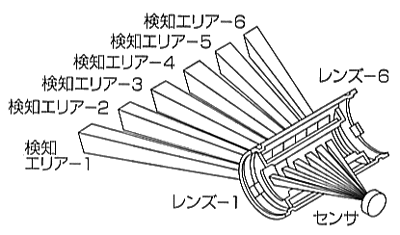

センサの検知エリア

センサ本体は180度回転しますので検知エリアをフレキシブルに設定できます。

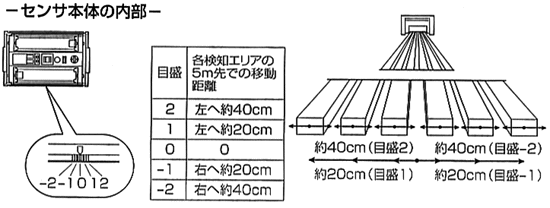

センサ本体の内部のセンサユニットが左右に移動しますので さらに細かく検知エリアを設定できます。

目隠しシールを書くレンズの内側に配置する事により検知エリアを調整できます。
目隠しシールを配置したレンズの検知エリアは、不感エリアとなります。

目隠しシールの利用例

入り口だけを監視したい場合

左の２つの検知エリアを不感エリアに設定します。

誤動作を防止したい場合

窓ガラスなどに検知エリアが向くと太陽や車のヘッドライトなどの光により誤動作する場合があります。
このような場合は右の１つの検知エリアを不感エリアに設定します。

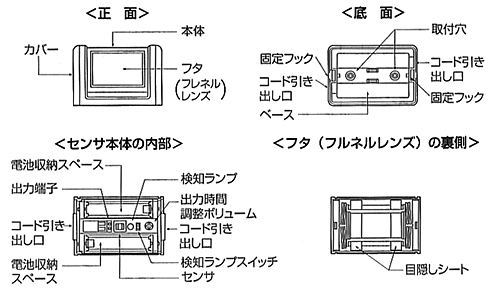

ワイヤレスセーフティーシステム　人体検知センサ子機 SHC-70の各部の名称

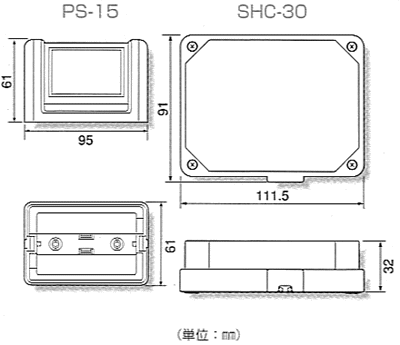

ワイヤレスセーフティーシステム　人体検知センサ子機 SHC-70の寸法

ワイヤレスセーフティーシステム　人体検知センサ子機 SHC-70の付属品

パッケージ
