有線式人体感知センサ ユーセンサ Delcatec PS-15B

有線式人体感知センサ Delcatec PS-15B

有線式人体感知センサ Delcatec PS-15Bは生産が終了しました。
単品での人感センサーの販売は終了しました。

人感センサーで無線を利用した商品は「スポット人感センサーセットX855」となります。

マグネットせーサーを利用したアラームは「防犯アラーム（人感センサー）」をご覧くださいませ

有線式人体感知センサ Delcatec PS-15B

有線式人体感知センサ Delcatec PS-15Bの基本動作

• 遠赤外線で人の動きをすばやくキャッチします。
• 来客チャイム、防犯機器の自動スイッチや人体検知センサとして利用できます。
• 無電圧の接点入力に対応するチャイム、アラーム、カメラ、録画機器と接続してご利用ください。

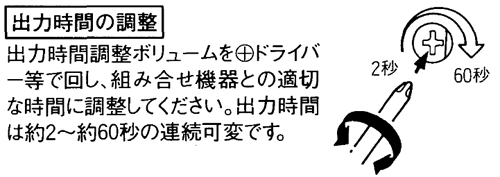

• 出力時間は約２秒〜６０秒の連続可変です。
• 入力スイッチの定格が30V1A以下であれば、ON型のセンサスイッチとして利用できます。
• 検知ランプのOn/Offスイッチ付
• 目隠しシートで、検知エリアの調整ができます。
• 電池寿命：１日２０回検知動作したとして約１年
• ※オフ型スイッチ仕様の機器と組み合わせはできません。
• ※オートストップ機能付き機器と組合せて使用される場合は出力時間を内蔵タイマより短くしてください。

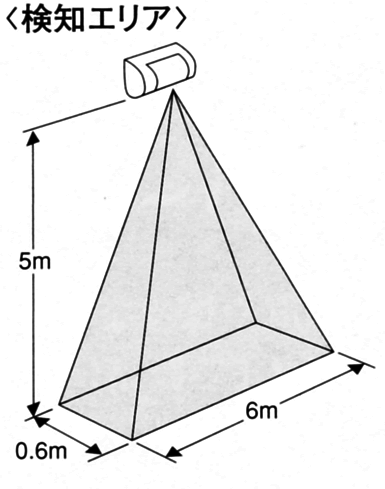

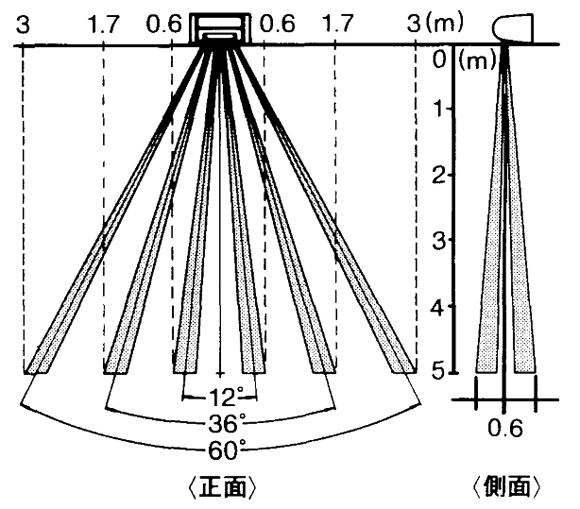

検知エリア

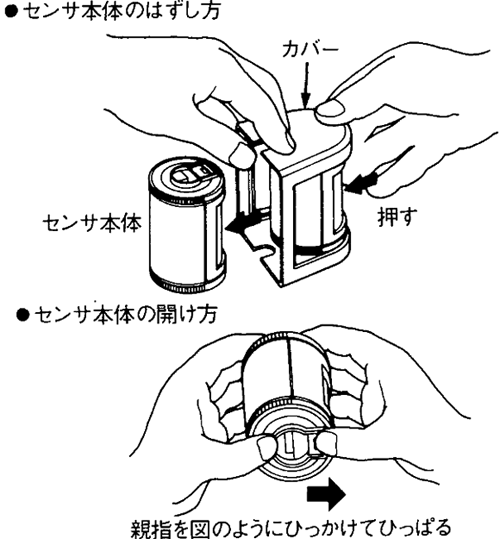

センサ本体の取り外し方

検知エリアの角度調整

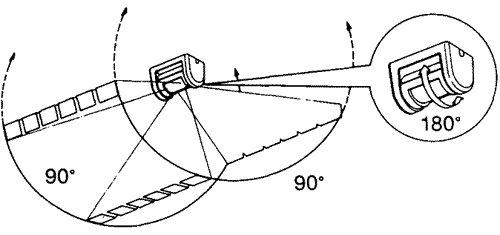

本体の角度調整

本器のセンサ本体は180度回転しますので、検知エリアを調整できます。

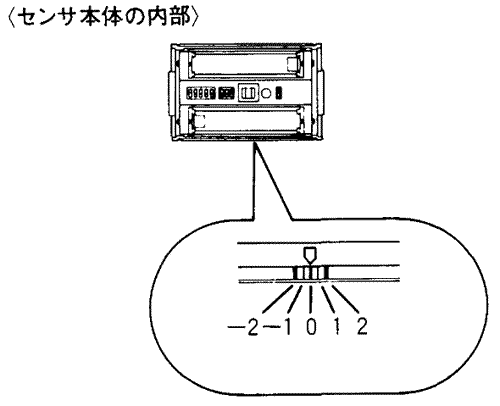

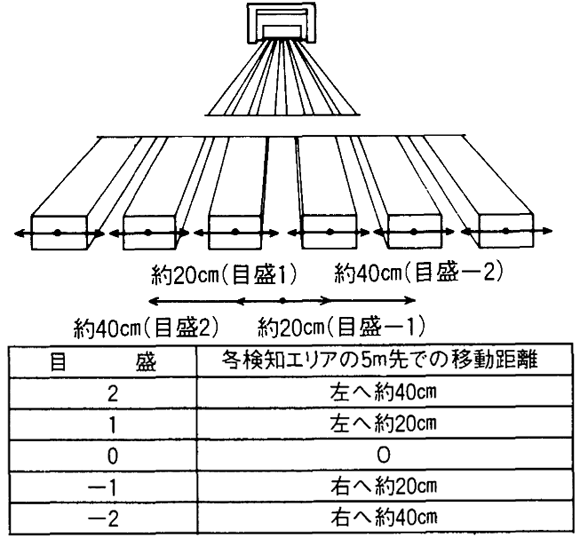

センサユニットの調整

センサユニットが左右に移動しますので細かな調整ができます。

設定は本体内部のスイッチで行います。

目隠しシートの利用

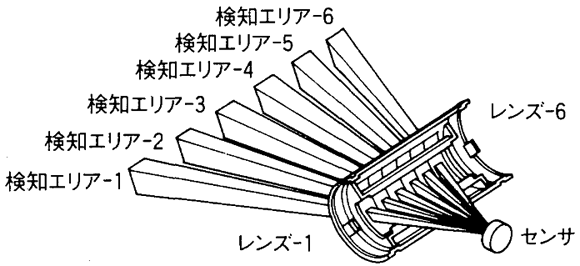

フレネルレンズについて

フレネルレンズは1〜6の6つのレンズで構成されてます。
目隠しシートを各レンズの内側に配置すれば、そのレンズの検知エリアは不感エリアとなります。
初期状態ではレンズ1とレンズ6に目隠しシートが配置されています。（目隠しシートは2枚付属です）

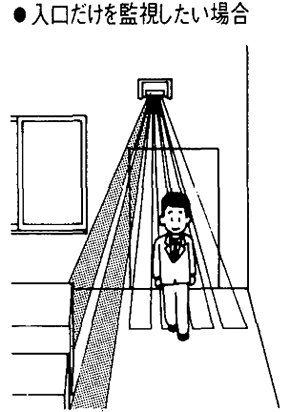

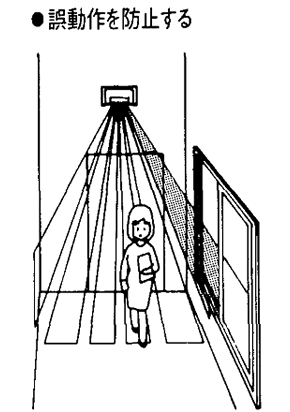

目隠しシートの利用例

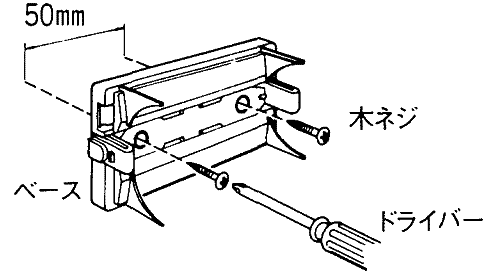

本体の取付方法

ベースを本体より外し、付属の木ねじ２本で取り付けます。

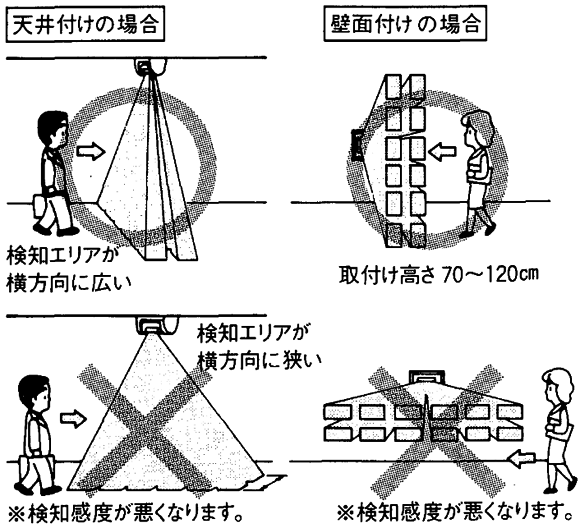

取付方向の注意点

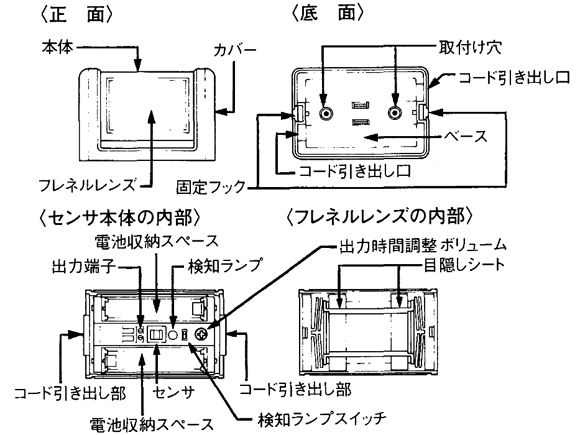

各部の名称

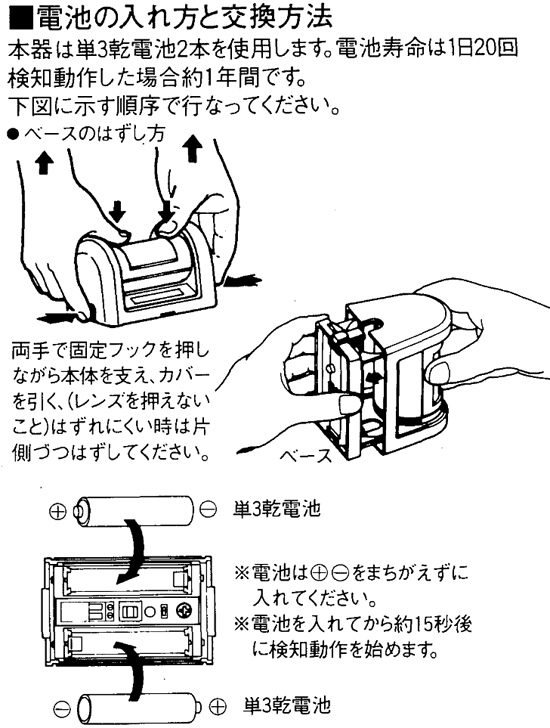

電池交換の方法

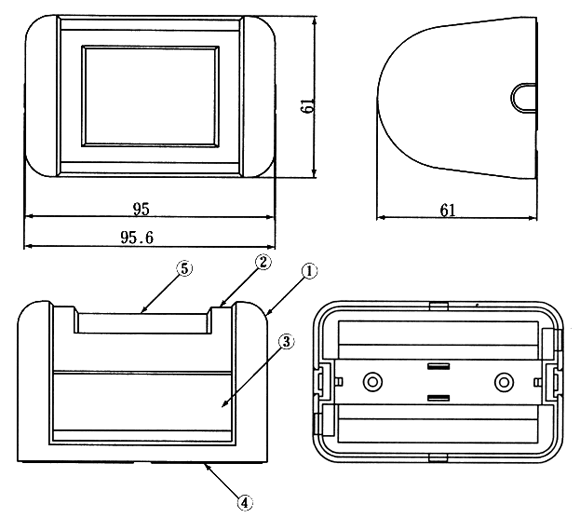

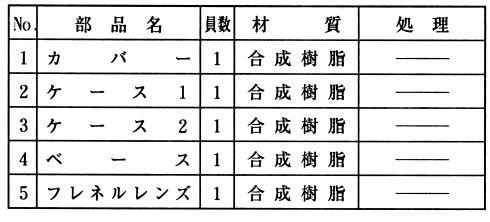

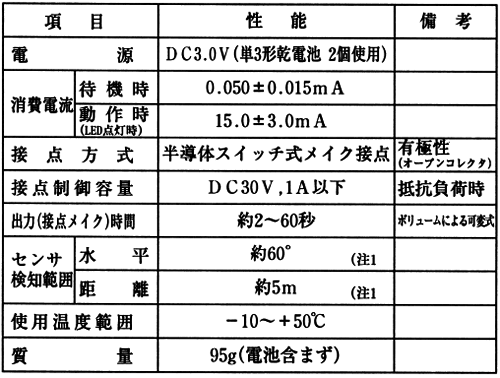

外形寸法と規格表

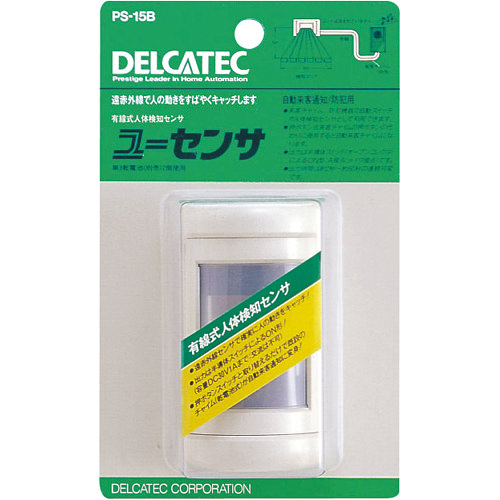

パッケージ

パッケージサイズ：182(H)×112(W)×65(D)mm
