炎センサー アラーム型 FS-1000

炎センサー（アラーム型）　FS-1000

炎センサー（アラーム型）　FS-1000の基本仕様

商品名 炎センサー（アラーム型） 炎センサー（アラーム型）　FS-1000
型番 FS-1000
メーカー 竹中エンジニアリング株式会社 Takex
サイズ φ120 x 40mm　200g
電源 単3アルカリ電池×2本使用 （付属）
専用リチウム電池（オプション）
電池寿命
（待機状態にて）		 単3アルカリ電池使用時　約２年
専用リチウム電池使用時約5年
設置場所 屋内　（天井　又は　壁面）
使用可能温度 -10℃〜＋60℃　（結露・氷結無きこと）
検知方式 紫外線検出方式
（検出波長185〜260mm）
検知距離 10m（正面でライター炎7cm）
用途 火災防止　火気厳禁・喫煙禁止の警告
検知感度 2段階（H［100%］、L［50%］）
音圧 80dB以上（センサー正面1mにおいて）
消音可能

炎センサー（アラーム型）　FS-1000のお買い物


0120-99-88-99
取寄せ商品

炎センサー（アラーム型）　FS-1000の基本動作

  • 7cmの炎を10m先で瞬時にキャッチする炎センサー
  • 炎に含まれている紫外線を検知し、小さな炎がでた瞬間に動作し火炎になる前に警報を出力します。
  • アラームがなるまでの炎の継続時間を検知タイマー0.2秒・1秒・6秒の3段階切替式で設定できます。
  • 電池切れをブザーと表示灯でお知らせします。
  • 電池寿命は約２年の長寿命設計

炎は待てない

炎センサー（アラーム型）　FS-1000の特徴

  • 電源は、電池（単3アルカリ電池×2本）と外部電源（DC9〜30V）の2 ウェイ電源方式
  • 8段階の感度調整で誤動作源をキャンセル
  • 感度設定2段階（H・L）、検知タイマー設定4段階（1秒・6秒・15秒・30 秒）
  • 炎検知時は外部出力（オープンコレク タ出力）が取り出せるのでシステムアップが可能
  • 警報ブザーは80dB以上の大音量（センサー正面1m）
  • 外部出力を使っ て運用する場合には、警報音を停止した運用も可能。
  • 接点方式：NPNオープンコレクタ出力　DC30V・50mA オフディレイ10秒間連続出力
  • 外部電源使用時には、電源入力に応じた有電圧出力としても使用 可能です。（DC30V・50mA以下）
  • 電池切れ報知　単3アルカリ電池でお使いの場合は電池の消耗をブザーと表示灯でお知らせ
  • 始動報知　電源が投入された時にピピピという音で始動を報知します。

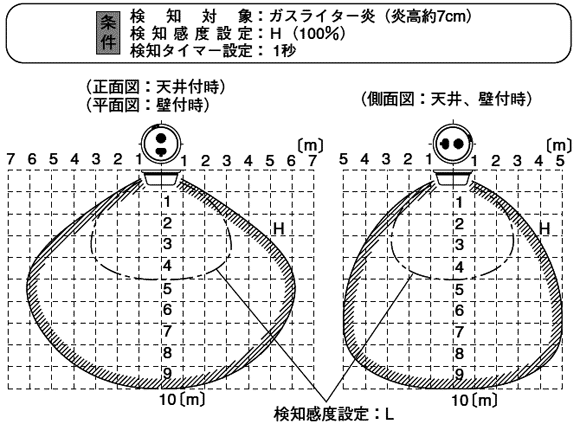

炎センサー（アラーム型）　FS-1000の検知範囲

検知エリア

検知指向角　：　約120°（前方立体角）

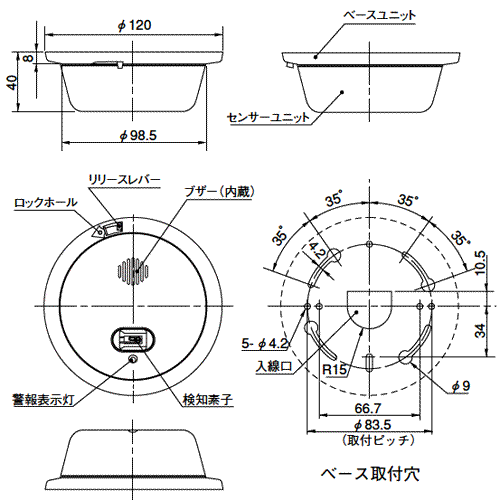

外見寸法図

外形寸法図

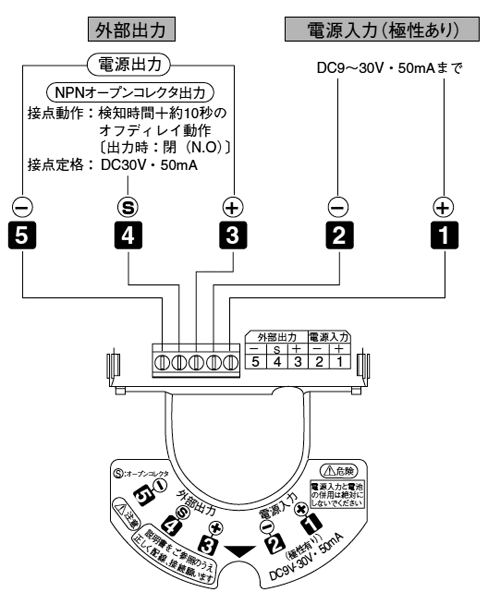

配線接続図

配線接続図
